刮板機中部槽

轉載機凸凹槽

來源:本站 發布時間:2019-02-13 訪問量:1196

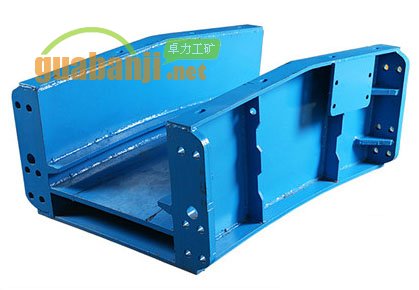

 轉載機凸凹槽


凸凹槽(凸槽、凹槽)適用于煤礦轉載機,常用型號為630、730、764、800、830等型號,主機廠常見為張家口煤機、西北奔牛、山東礦機、鄭煤機等。
凸凹槽起橋段及懸空段的角度變化的作用,采用大圓弧設計,過渡平緩。

167S0105凸槽,主機型號用SZZ764/200順槽用轉載機,長3144mm,高706mm,寬1086mm(圖1)。
202S1705凸槽,主機型號為SZZ764/200轉載機,長度3144mm,高710mm,寬1086mm(圖2)。
192S0106凸槽,主機型號為SZZ900/315順槽用轉載機,長度為3177mm,高度為655mm(圖3).
216S14/0203凸槽

圖1 167S0105凸槽尺寸圖
167S0105凸槽
圖2 202S1705凸槽尺寸圖
202S1705凸槽

圖3 192S0106凸槽尺寸圖
192S0106凸槽
