其他輸送機

LS型螺旋輸送機

來源：本站 發布時間：2013-12-23 訪問量：1043
LS型螺旋輸送機，螺旋輸送機

LS型螺旋輸送機產品概述:
  LS型螺旋輸送機是按照J(rèn)B/T679-95《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承，沒有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接，拆卸螺旋時，不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整機可靠性高，壽命長，適應性強，安裝維修方便。


LS型螺旋輸送機主要特點:
1.承載能力大、安全可靠。
2.適應性強、安裝維修方便、壽命長。
3.整機體積小、轉速高、確保快速均勻輸送。
4.出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。
5.密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。


LS型螺旋輸送機工作原理:
    LS型螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。
LS型螺旋輸送機型號說明:(范例)
 L  S 400*25*50M1
 ┬ ┬ ┬ ┬ ┬ ┬
 │ │ │ │ │ │
 │ │ │ │ │ │
 │ │ │ │ │ └────────   軸承類別
 │ │ │ │ └──────────　選用轉速rpm
 │ │ │ │
 │ │ │ └───────────-　螺旋機長度M
 │ │ │
 │ │ └─────────────　螺旋直徑mm
 │ │　
 │ └──────────────-　S為水平式
 │
 └────────────────　L為螺旋

LS型螺旋輸送機整機布置形式:
    一臺螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。
    螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,最長的中間節靠近頭節，相同 長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。
    在頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承以補 償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接， 保證了聯接軸的互換性，便于維修。
    機蓋為瓦片式并用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。
    進、出料裝置有進料口,方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口 位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。
    驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機兩種。
按螺旋輸送機驅動方式分為兩種：
    C1制法—螺旋機長度小于35m時，單端驅動。
    C2制法—螺旋機大于35m時，雙端驅動。
按螺旋機中間吊軸承種類分為：
　　M1—為滾動吊軸承，采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸承壽命長，輸送物料溫度≤80℃（訂貨時可不注明）。
　　M2—為滑動吊軸承，設防塵密封裝置，常用在輸送物料溫度比較高（＞80℃），或輸送液狀物料。
LS型螺旋輸送機的各種制法:

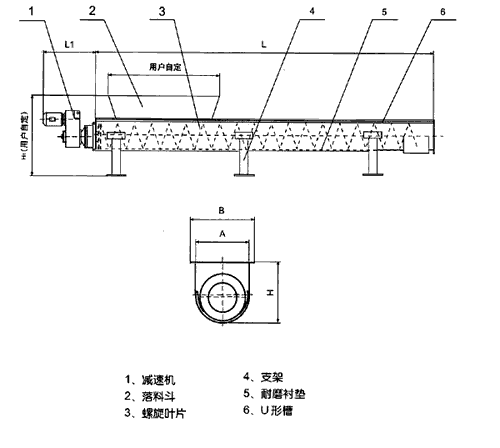

LS型螺旋輸送機結構圖:

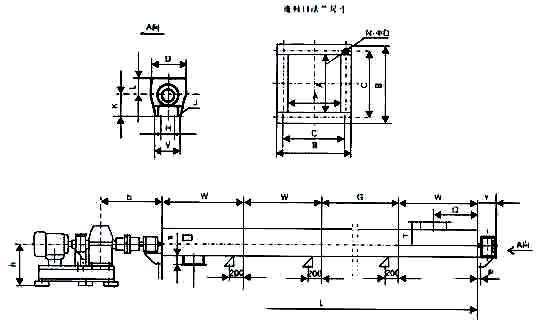

LS型螺旋輸送機安裝示意圖


　

型號 W A B C D N Q Y L K R S P O H V J T G L
LS100 2500 100 180 146 10 4 180 190 90 112 180 112 60 178 120 160 14 163 1500
2000
2500		 3500-
40000
LS160 2500 160 240 206 10 4 200 190 112 150 200 150 60 270 120 160 14 190
LS200 3000 200 300 256 14 8 225 190 112 180 225 180 60 308 160 200 14 212
LS250 3000 250 350 306 14 8 250 190 140 224 250 224 60 336 200 250 18 240 40000-
80000
LS315 3000 315 425 370 14 8 330 190 214 280 390 250 60 443 300 350 20 340
LS400 3000 400 500 456 14 8 3580 190 224 355 390 280 60 533 320 400 24 384
LS500 3000 500 600 556 14 8 400 190 280 400 400 340 80 662 400 500 24 440 2000
2500
3500		 5500-
80000
LS630 3000 630 730 686 14 8 450 190 355 500 450 420 80 763 500 630 24 555
LS800 3000 800 920 868 18 16 550 340 450 630 550 520 80 970 632 800 30 650
LS1000 3000 1000 1120 1068 18 16 650 360 560 710 650 630 80 1190 710 1000 30 760 6000-60000
LSGX型螺旋輸送機技術參數表:
LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型 　 　 200 250 300 400 500 　 　 　 　
螺旋直徑 100 160 200 250 315 400 500 630 800 1000 1250
螺距 100 160 200 250 315 355 400 450 500 560 630
轉速(r/min) 140 120 90 90 75 75 60 60 45 35 30
輸送量QΦ=0.33（m3/h） 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
轉速(r/min) 120 90 75 75 60 60 45 45 35 30 20
輸送量QΦ=0.33（m3/h） 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
轉速(r/min) 90 75 60 60 45 45 35 35 30 20 16
輸送量QΦ=0.33（m3/h） 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
轉速(r/min) 75 60 45 45 35 35 30 30 20 16 13
輸送量QΦ=0.33（m3/h） 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

注:
1.C1 制法螺旋機長度小于 35m 時單端驅動,C2 制法螺旋機長度大于 35m 時雙端驅動。
2.M1- 為滾動吊軸承，訂貨時可不注明,M2-為滑動軸承,訂貨時要注明瓦材質(軸瓦材料有銅瓦、合金耐磨、鑄鐵、銅基石墨少油潤滑瓦) 。
GX系列螺旋輸送機外型尺寸:

型號 W A B C D N R Y L K M S P O H V J T G
GX150 2000 170 236 216 10 8 190 190 112 140 100 135 17 270 110 160 16 195 1000、1500、2000
GX200 2500 220 306 272 10 8 220 190 112 180 200 165 25 308 140 200 16 250 1500
2000
2500
GX250 2500 270 356 330 10 8 270 190 140 220 195 28 356 200 260 20 300
GX300 2500 320 428 385 14 8 300 190 214 270 225 28 443 240 320 20 350
GX400 3000 420 528 492 14 8 350 190 224 340 300 280 30 533 320 400 25 430 1500
2000
3000
GX500 3000 528 662 612 17 8 450 190 280 400 340 35 662 400 500 25 490
GX600 3000 628 762 720 17 8 550 190 255 500 430 40 760 500 600 30 560

友情提示:螺旋機不宜輸送易變質的、粘性大的、易結塊的物料，因為這些物料在輸送時會粘結在螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。
