埋刮板輸送機的結構組成

埋刮板輸送機的結構由五部分組成：傳動裝置，刮板連、溜槽、液壓推移裝置、緊鏈裝置。

1、傳動裝置：該部件是埋刮板輸送機的驅動裝置，它由電動機、聯軸節、減速器和主軸構成。其中電動機是輸送機的動力源，聯軸節是電動機和減速器或減速器和機頭主軸間的鏈接裝置。減速器是降低速度增大傳遞力矩的，主軸是傳動裝置的主要部件，接受電動機方向傳來的動力，帶動牽引鏈運動。

2、刮板連：刮板連是刮板輸送機的牽引機構，是由圓環鏈和刮板組成，是刮板輸送機的牽引機構和貨載推移機構。

3、溜槽：是刮板輸送機牽引鏈和貨載的導向機構及支撐機構，一般在該部件上都安裝有擋煤板，主要是增加裝煤量，加大輸送機的運輸能力，有些擋煤板敷設電纜、油管、水管及采煤機導向管。

4、液壓推移裝置：推移刮板輸送機隨著工作面的行進而遷移，綜采工作面由于液壓支架有移刮板輸送機的千斤頂，故刮板輸送機上無需再安設液壓推移裝置，只要與液壓千斤頂?shù)耐埔瓶蚣茼?xiàng)鏈即可。

5、緊鏈裝置：常用的閘帶式金蓮裝置由安裝在減速器第二軸輸出端的制動輪、咋帶、拉桿、彈簧、偏心輪和手把等部件組成。

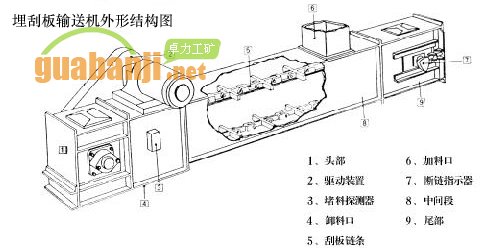

埋刮板輸送機產品結構示意圖：

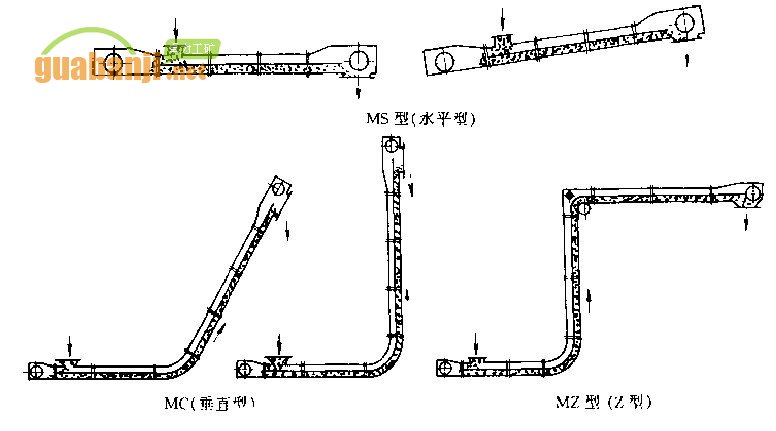

埋刮板輸送機產品常見型號及布置形式示意圖：
