礦用刮板輸送機型號及技術參數表
我國礦山地質條件復雜,為適應各種不同的條件,需要多種刮板輸送機,據不完全統計有:
SGD-11型、SGD-20型、SGS-30型、SGB-11型、SGB-13型、SGWD-22型、SGW-44型、SGW-40T型、SGW-80T型、SGD-20B型、SGW-150型、SGWD-150型、SGW-250型。
刮板輸送機的型號意義:
S——輸送機;G——刮板;D——單鏈;W——彎曲;S(后邊字母)——雙鏈;橫線后面的數字——表示電機功率。

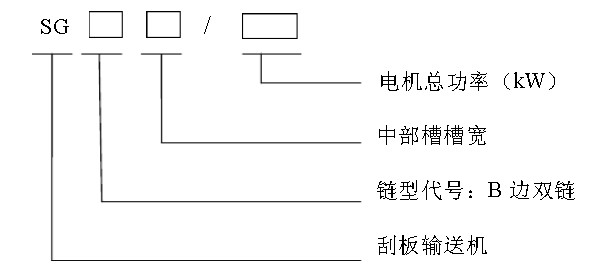

礦用刮板輸送機型號含義

刮板輸送機型號的組成及其代表意義
S-輸送機 G-刮板 B-邊雙鏈 SGB-邊雙鏈刮板輸送機(名稱采用漢語拼音英文字母的字頭表示); 620-刮板輸送機中部槽寬度尺寸620mm; 80-刮板輸送機的裝機功率80kW,由兩臺電機傳動; 也有單電機傳動為40kW的,型號為SGB-620/40T; T-煤炭行業(原煤炭部)定型統一機型。


礦用刮板運輸機型號:
型號 輸送能力t/h出廠長度m鏈速m/s電機功率 刮板鏈 尺寸
SGB630/264 450 150 1.1 132 × 2 邊雙鏈 1500 × 630 × 222
SGZ630/264 450 150 1.1 132 × 2 中雙鏈 1500 × 630 × 222
SGB730/264 550 150 1.1 132 × 2 邊雙鏈 1500 × 730 × 222
SGZ730/320 600 50 0.9 160 × 2 中雙鏈 1500 × 730 × 222
SGB764/264 600 50 1.1 132 × 2 邊雙鏈 1500 × 764 × 222
SGZ630/264 450 180 1 132 × 2 中雙鏈 1500 × 590 × 270
SGZ630/400 600 200 1 200 × 2 中雙鏈 1500 × 590 × 270
SGZ730/320 700 200 0.9 160 × 2 中雙鏈 1500 × 680 × 290
SGZ764/400 800 200 1.1 200 × 2 中雙鏈 1500 × 724 × 290
SGZ764/630 1000 200 1 315 × 2 中雙鏈 1500 × 724 × 300


SGB420/22 60 80 400 22 邊雙鏈 軋制
SGB620/40T 150 100 600 40 邊雙鏈 軋制
SGB630/150C 250 150 602 2×75 邊雙鏈 軋制、整體鑄焊
630系列 450 150 590 2×(90~132) 單、邊雙、中雙 軋制、整體鑄焊
730系列 600 200 680 2×(90~200) 單、邊雙、中雙 軋制、整體鑄焊
764系列 700-1000 200 724 2×(132~315) 邊雙、中雙 軋制、整體鑄焊
830系列 1200 200 780 2×(250~315) 中雙鏈 整體鑄焊
880(800)系列 1500 250 800 2×(315~400) 中雙鏈 整體鑄焊
900系列 1800 250 900 2×(315~400) 中雙鏈 整體鑄焊
1000系列 2000 250 1000 2×(375~700) 中雙鏈 整體鑄焊
1000系列 2000 250 1000 3×(700~1000) 中雙鏈 整體鑄焊
1200系列 2500 300 1200 2×(375~700) 中雙鏈 整體鑄焊
1200系列 3500 350 1200 3×(700~1500) 中雙鏈 整體鑄焊
1350系列 4000 400 1350 3×1600 中雙鏈 整體鑄焊

例如 SGB630/220C刮板機
S—輸送機
G—刮板
B—邊雙鏈型(B為刮板鏈型式)其他還有 D—中單鏈 Z—中雙鏈 N—準邊雙鏈 W-可彎曲 S-雙邊鏈
630—中部槽寬度
220—電動機總功率(kW)
C—修改序號以(A)(B)(C)...表示
礦用刮板輸送機主要有630、730、764、800、1000、1200系列。
以上是刮板機主要系列,下面還有很多分支,比方說中雙鏈還是邊雙鏈,是軋制的還是整體鑄焊,是否封底板等等。
比如SGZ(B)730-320系列刮板運輸機,S是輸送機,G刮板式,Z中雙鏈(B邊雙鏈)730槽幫寬,320裝機功率
型 號 SGD-280/11 SGD-280/10 SGD280/7.5C
運輸量Q(噸/小  30 30 30
設計長度L(米) 80 80 60
出廠長度L(米) 70 60 50
刮板速度(米/秒) 0.618 0.618 0.618




圓環鏈規格(毫米) ∮10×40
破斷拉力(噸) ≥13
刮板間距(米) 0.8
中間槽(毫米) 寬×高×長   B×H×L=280×125×1200


型號 KBYS-11 JDSB-10 JDSB-7.5
功率(千瓦) 11 10 7.5
轉速(轉/分) 1450
電壓(伏) 380/660
減速器比 18.9 18.9 18.9
機頭高度H(毫米) 410
總重量(公斤) 不帶擋板 2835 軋制(3260) 2515軋制(2880) 2210軋制(2530)
帶擋板 3155 軋制(3590) 2730軋制(3170) 2430軋制(2770)

型號 單位 SGD-320/15-18.5 SGW-26
輸送量 噸/小時 40 70
設計長度 60 100
鏈條速度 米/秒 0.63 0.86
電動機功率 千瓦 15  13×2( 型號:BJQO261-4T2)


鏈條規格(毫米) ∮14×50  ∮14×50
形式   雙邊圓環鏈
刮板間距(米) 0.7  0.7
中部槽 長×寬×高(毫米) 1200×3200×150 1500×388×150

帶擋煤板(公斤) 4800 9200
不帶擋煤板(公斤) 4300
三:濟寧卓力機械刮板機分公司
型號 單位 SGD-320/17B SGD-420/22 SGD-420/30 SGB-520/44 SGB-630/60 SGB-630/80
輸送量 噸/小時 40 60 80 150 200 200
出廠長度 80 100 100 120 120 160
機頭高度 毫米 486 540 540 580 580 580
刮板鏈速度 米/秒 0.59 0.66 0.88 0.85 0.85 0.85
緊鏈方式         棘輪插抓式


中部槽尺寸
長×寬×高
(毫米)
1200×320×150 1200×420×150 1200×420×150 1500×520×150 1500×630×150 1500×630×150
中部槽每節重       156 Kg 180 Kg 185 Kg


圓環鏈規格
(毫米)
∮14×50 ∮14×50 ∮14×50 ∮14×50 ∮14×50 ∮14×50
圓環鏈破斷拉力(噸) 25 25 25 25 25 25
刮板間距(米) 0.7 0.7 0.7 0.9 0.9 0.9
圓環鏈條數       2
刮板鏈中心距       400毫米 510毫米 510毫米


型號 DZ3B-17 JDSB-22 JDSB-30 JDSB-22 JDSB-30 JDSB-40
功率(千瓦) 17千瓦 22 30 22×2 30×2 40×2
轉速(轉/分) 1460 1470 1470 1470 1470 1470
電壓(伏) 380/660  380/660  380/660  380/660 380/660 380/660
液壓耦合器 型號       YL-400A4型
適用功率(KW)       22-40
注液量(L)       7.2 7.6 8.45
全機
總重
不加擋板 6498公斤)  9500公斤) 9588公斤) 33t 42t 56t
加擋板 7342公斤) 10570公斤) 10658公斤)

四:濟寧卓力機械刮板機分公司
型號 單位 SGB-420/30                                                                                               SGB-420/22 SGW-34
設計長度(米) 100 80 100
輸送量 噸/小時 80 60 100
刮板鏈速度 米/秒 0.86 0.68 0.78


圓環鏈規格
(毫米)
∮14×50 ∮14×50 ∮14×50
圓環鏈破斷拉力(噸) 25 25 25
刮板間距(毫米) 800 800 800
中部槽尺寸 長×寬×高
(毫米)
1200×420×150 1200×420×150 1200×508×145
電動機 功率(千瓦) JDSB-30 JDSB-22 JDSB-17
轉速(轉/分) 1470 1470 1460
電壓(伏) 380/660 伏 380/660 伏 380/660
功率(千瓦) 30 22 2×17
液壓聯軸器 YL-400型 YL-360型
隔爆磁力啟動器 型號 QC83-120 QC83-120 QC83-120
電壓 380/660 伏 380/660 伏 380/660 伏
總重 (噸) 10  8  11
五:濟寧卓力機械刮板機分公司
型號 單位 SWG-150B SWG-150C SWG-75
運送量 噸/小時 250 250 250
輔設長度 200 200 120
鏈速 米/秒 0.868 0.868 0.868


型號 DSB-75 DSB-75 DSB-75
功率(千瓦) 2×75 2×75 75
轉速(轉/分) 1480 1480 1480
電壓(伏) 380/660 380/660 380/660


型式 雙邊圓環鏈
規格(毫米) ∮18×64
破斷拉力(噸) ≥41
刮板間距(毫米)                      1024


液力聯軸器
型號 YL-450型
額定功率(千瓦) 75
工作液體 22號汽輪油
注油量(升) 14
減速器 速比 1:22.44




推進系統
推溜器型號 YQ-100型
推溜器推 7.85噸
推溜器行程 900毫米 1100毫米 700毫米
乳化液泵站型號 RB-45/100型
工作額定壓力 100公斤/c㎡
額定流量 45升/分
工作液體 乳化液
乳化液箱 RX-400型

主要部件外形尺寸
中部槽長×寬×高(毫米) 1500×630×190
機頭(毫米) 3045×2010×972 3045×2036×972 3045×2036×972
機尾(毫米) 3487×1635×622 3714×1687×622 1235×906×455
機器總量 (噸) 94.8 87.6 52.3
六.濟寧卓力機械刮板機分公司
型號 單位 SGW-0T型
出廠長度 100
輸送量 噸/小時 150
鏈速 米/秒 0.86


電動機
型號 DSB-40型(DSB-55型)
功率(千瓦) 40(55)
電壓(伏) 380/660
轉速(轉/分) 1470
絕緣等級 B

液壓聯軸器
型號 400型
額定功率(千瓦) 40
工作液體 22號汽輪機油
注油量(升)
刮板鏈 型式 圓環型
  規格 ∮18×64
  每條鏈破斷能力 ≥35噸
  鏈間距 500毫米
  鏈條數 2條
  刮板間距 1024毫米
  刮板鏈每米重量 18.8公斤
中部槽 長×寬×高(毫米) 1500×620×180毫米
總重 (噸) 17.6噸





            數

SGW-150C
SGB620/40T
SGB-420/30
SGD-420/30
SGW-26
SGD-320/17B
出廠長度
200米
100米
100米
100米
100米
80米
輸送量
250噸/時
150噸/時
80噸/時
80噸/時
70噸/時
40噸/時
鏈  速
0.868米/秒
0.86米/秒
0.86米/秒
0.88米/秒
0.86米/秒
0.59米/秒
電動機






型  號
DSB-75
DSB-40
JDSB-30
JDSB-30
BJQO261-40T2
DZ3B-17
功  率
75千瓦X2
40千瓦
30千瓦
30千瓦
13千瓦X2
17千瓦
轉  速
1480轉/分
1470轉/分
1470轉/分
1470轉/分
1460轉/分
1460轉/分
電  壓
380/660伏
380/660伏
380/660伏
380/660伏
380/660伏
380/660伏
液力連軸器






型  號
YL-450型
YOXD400S型




額定功率
75千瓦
40千瓦




工作液體
22#汽輪機油
22#汽輪機油




注油量
14升
8升




刮板鏈






型  式
邊雙鏈
邊雙鏈
邊雙鏈
中單鏈
邊雙鏈
中單鏈
規  格
Ф18X64毫米
Ф18X64毫米
Ф14X50毫米
Ф14X50毫米
Ф14X50毫米
Ф14X50毫米
鏈條破斷拉力
≥41噸
≥35噸
≥25噸
≥25噸
≥25噸
≥25噸
減速機轉動比
1:24.44
1:24.564
1:22.24



中部槽長X寬X高
1500X630X190
1500X620X180
1200X420X150
1200X420X150
1200X420X150
1200X420X150
機器總重
87.6噸
17.6噸
10.29噸
9.56噸
9.2噸
7.34噸
