刮板機機頭傳動部(機頭總成)

來源：本站發布時間：2019-02-16 訪問量：1152

刮板機機頭傳動部,也稱為刮板機機頭總成刮板輸送機機頭傳動部刮板輸送機機頭總成咨詢熱線：132 8008 2001 曹經理卓力竭誠為您服務!

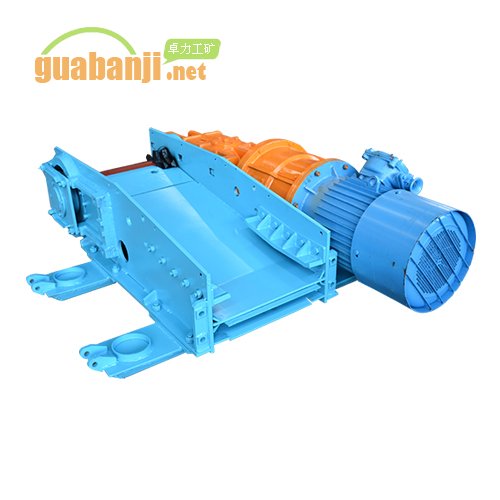

刮板機機頭傳動部（機頭總成）由動力部和機頭兩部分組成。以機頭為基礎，根據不同工作面的需要可在機頭的左側或右側將由減速器、制動器、液力偶合器、電動機組成的動力部聯結為一體。動力傳動的途徑是電動機的扭矩經液力偶合器到減速器輸入軸，經減速器減速后，傳遞給鏈輪軸組成中鏈輪，由鏈輪牽引刮板鏈的運動（見附圖3機頭傳動部）。
1 機頭
     機頭是整個輸送機的卸載端，其兩側均可與動力部聯接，底板兩側的φ33孔通過螺栓與墊架聯接，尾部與過渡槽聯接。
1.1機頭組成
     機頭主要由機頭架、鏈輪軸組、拔鏈器、壓塊、護板、連接螺栓等組成，機頭架（見附圖4）為左右對稱，兩側均可安裝動力部，以適合不同工作面的需要。
1.2鏈輪軸組
   鏈輪軸組是刮板鏈運行的傳動部件，主要是由軸、軸承、軸承座、密封件、鏈輪、定位套等組成。一般在投入使用后，在一側齒面磨損2mm左右時，建議更換鏈輪的安裝方向，改變其受力齒面以延長使用壽命（見圖5鏈輪軸組）。
2 動力部
動力部是輸送機的驅動裝置，其主要由減速器、液力耦合器、電機等零部件組成。動力傳遞的途徑是電動機的扭矩經液力偶合器傳動減速器輸入軸，經減速器減速后，通過輸出軸外花鍵與機頭鏈輪軸相嚙合，傳遞給鏈輪軸組中鏈輪，由鏈輪牽引刮板鏈運動。
2.1減速器
減速器是輸送機的關鍵部件，其型號為57JS圓錐-圓柱行星減速器。
2.2緊鏈裝置
該機緊鏈裝置采用閘盤緊鏈器（見附圖6）與阻鏈器（見附圖7）共同完成。它是利用輸送機動力部提供給鏈輪軸組的旋轉動力來張緊刮板鏈。目測刮板鏈松緊適度時，用緊鏈器將減速器第一軸制動，使刮板處于靜止張緊狀態，待將刮板鏈斷點閉合后，松開被制動的一軸，使刮板鏈恢復自由張緊狀態，便完成了張緊工作。緊鏈器緊鏈時，安裝在減速器第一軸閘盤上，其制動或松開是通過緊鏈器的制動器來控制。當順時針轉動轉動手輪時通過導套內的絲杠帶動鉗臂合攏，從而閘塊抱住閘盤起制動作用。反之，若逆時針松開手輪則鉗臂張開解除制動。
阻鏈器用來在緊鏈過程中卡阻輸送機上的刮板鏈，使鏈條張緊。將阻鏈器放在過渡槽的預設孔中，點反車，使上鏈緩緩運行至阻鏈器時受到機械阻力而使刮板鏈張緊；鏈條接好后，逆時針轉動手輪松開緊鏈器，接通動力源，點正車后，撤去阻鏈器。
2.3液力偶合器
   該液力偶合器屬限矩型液力傳動裝置，安裝在減速器和電動機之間，主要作用是使電動機的動力傳動減速器，使電動機啟動平穩，具有過載保護能力，能減緩傳動系統中的沖擊振動；在多電機傳動系統中能保證各電機的同步運轉。液力偶合器是一種能量轉換裝置，它將電動機輸入的機械能轉換為液力能，通過泵輪和透平輪的互相作用，又將液力能轉換為機械能輸出，在液力偶合器的傳遞功率范圍內，根據不同的傳遞功率，注入相應的液體后，在電機帶動泵輪旋轉時，液體便被泵輪葉片驅動，液體在離心力的作用下形成環流，并沿泵輪工作腔曲面流向透平輪，同時沖擊透平輪葉片，使之帶動從動軸旋轉，由透平輪流出的液體，在離心力的作用下，又從透平輪的近軸處流回泵輪，能量的傳遞完全由液體形成的閉合環流來完成。

刮板機機頭傳動部(機頭總成)選型
22型傳動部,中單鏈型,適用于煤礦井下SGD420/22型刮板輸送機,配套18×64型B級熱處理鏈條。
30型傳動部,適用于煤礦井下用的SGB420/30型刮板輸送機,是刮板輸送機的動力提供部分,可以根據需要改裝成雙傳動。配套30KW低壓或高壓電機,刮板鏈速為0.88m/s,配套的鏈環為14×50規格的B級熱處理鏈條,圓環鏈破斷拉力為250KN。
40TX傳動部,也叫小40傳動部、機頭總成，適用于SGB420/40TX型煤礦井下用刮板輸送機、煤溜子。
40T型傳動部,也稱為機頭總成,適用于煤礦井下用的SGB620/40T型刮板輸送機。
150中雙鏈傳動部,適用于SGZ620/150C或SGZ630/150型煤礦井下刮板輸送機,配套兩臺JS75型減速機,兩臺75KW電機(高壓或者低壓),綜合普采的易操作性和綜采的壽命長的特點。

刮板機機頭傳動部主要是由電動機、減速器、轉軸器、傳動鏈輪、緊鏈器、盲軸、機頭架等組成。
