刮板機配件匯總·圖集

卓力工礦優質供應：綜采刮板機配件、普采刮板機配件、刮板機減速機配件、張家口刮板機配件、進口刮板機配件

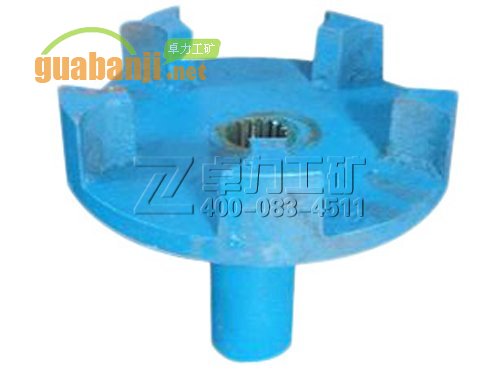

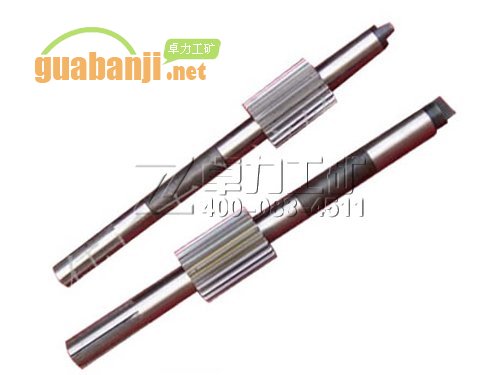

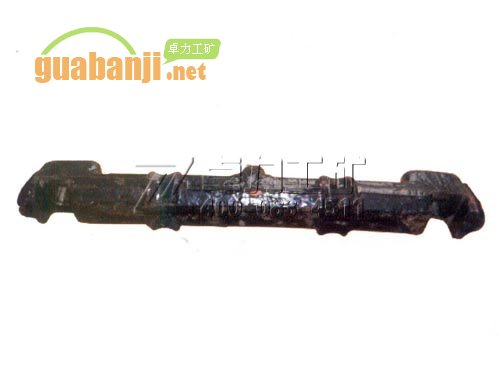

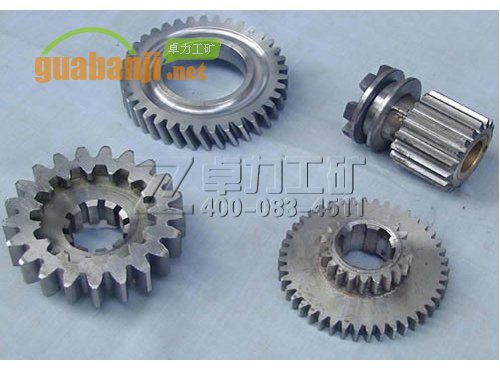

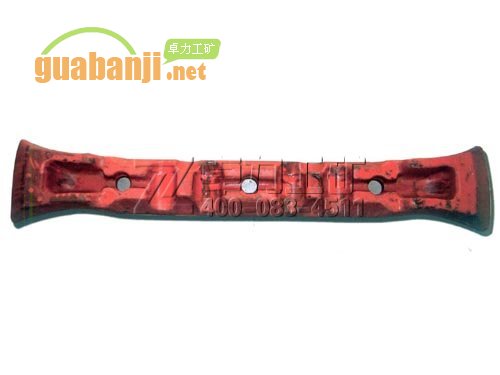

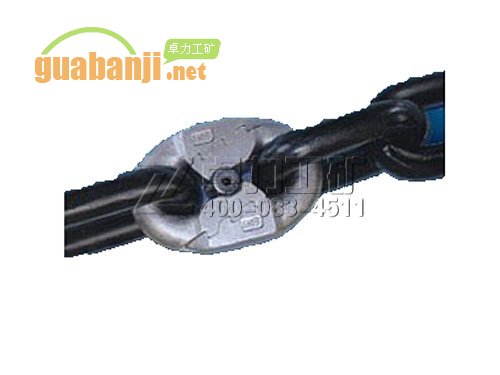

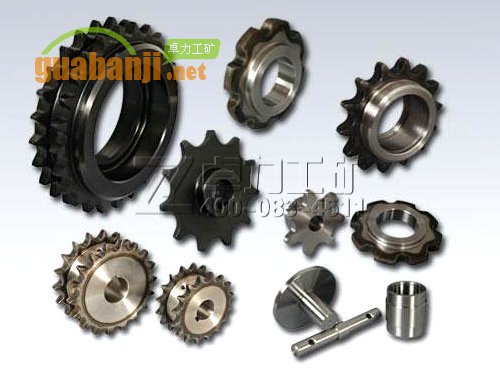

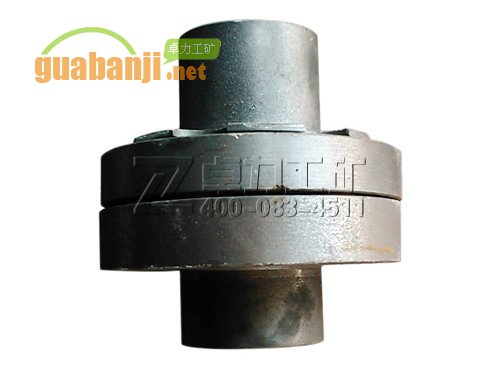

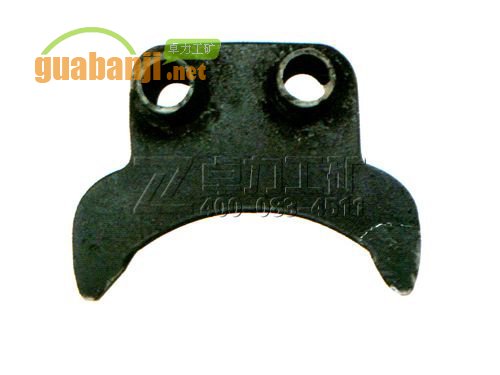

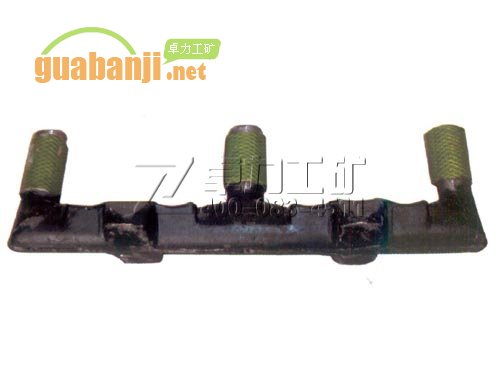

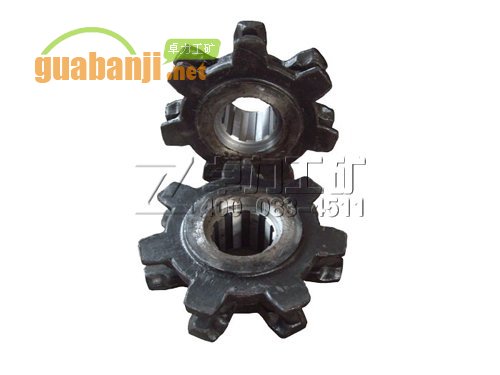

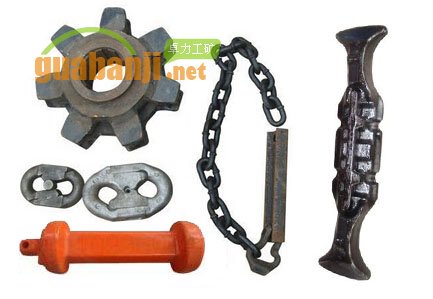

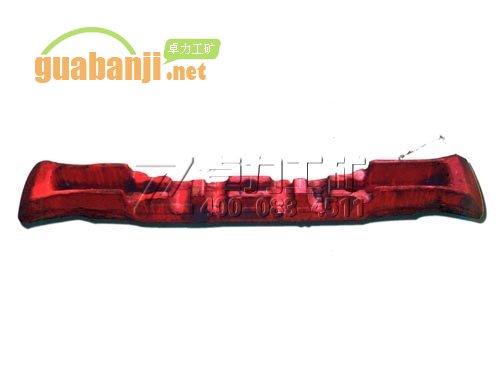

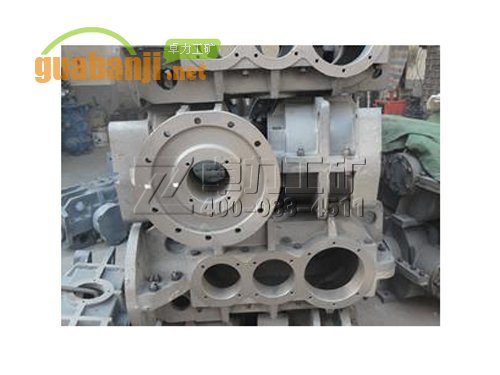

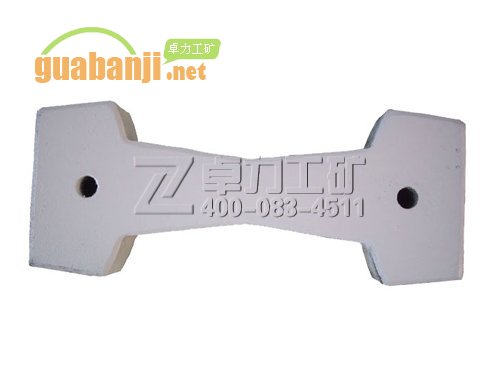

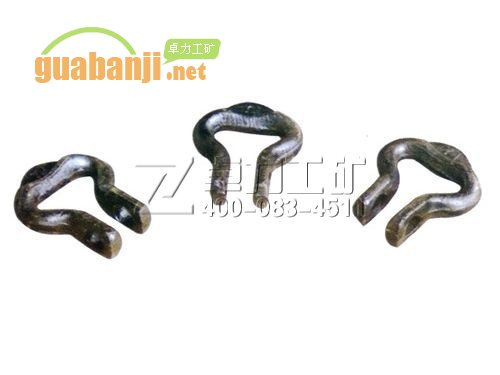

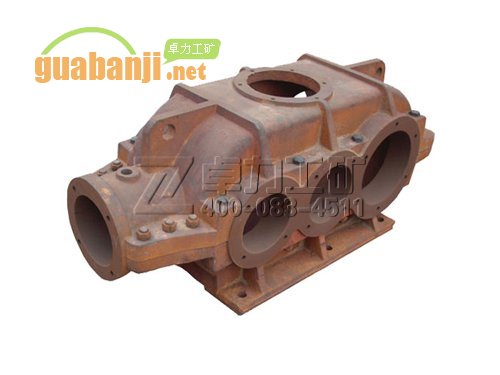

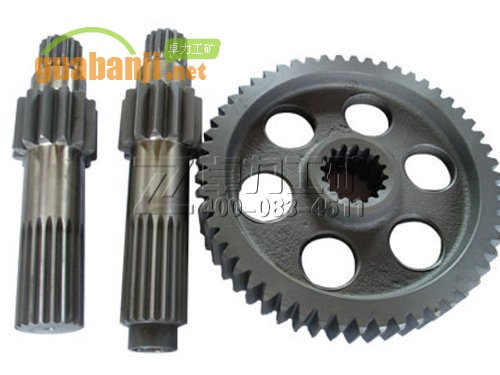

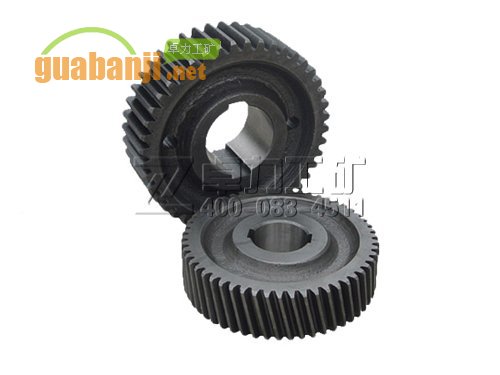

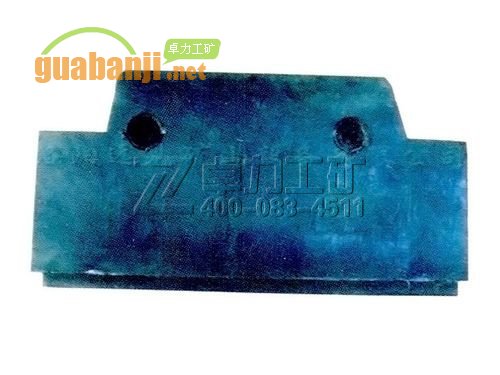

刮板機配件，即組成刮板機的各個部件。主要包括：減速機系列、齒輪系列、鏈輪系列、滾筒系列、對輪系列、刮板、刮板機連接環、136鏈輪、圓環鏈、刮板機圓環鏈、連接環、3380半滾筒、2533機尾滾筒、機尾軸、軸圓弧齒輪、圓弧散齒輪、二軸斜齒輪、三軸正齒輪、四軸、斜齒輪、正齒輪、箱體、架體、護住板、分離器、機頭架、機尾架、中部槽、過度槽、鏈條、刮板、接環、料斗、鏈鉤以及礦用高強度圓環鏈等。
上述部件構成了刮板輸送機，結構簡單、體積較小且密封性好，主要用來輸送井下物料，各種圓環鏈以及連接環的使用，使得刮板輸送機能夠承受較大的負荷，使用壽命長。各個配件采用特殊材料制成，使得刮板機能夠抗高溫且具有良好的防爆性能。刮板機主要用于煤礦、冶金、建筑、化工、電力以及交通等領域。

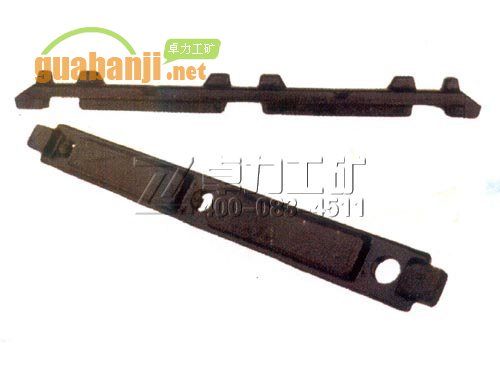

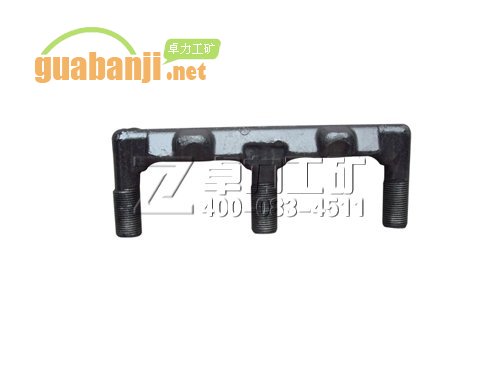

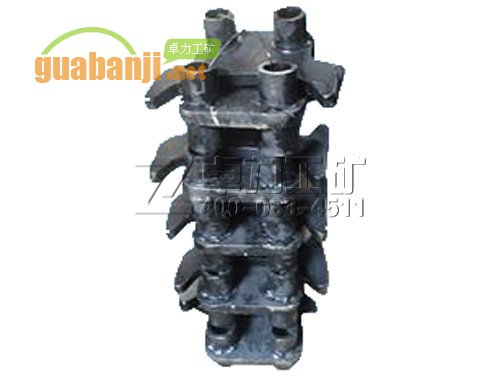

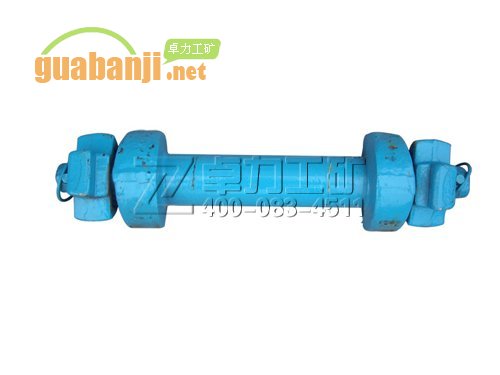

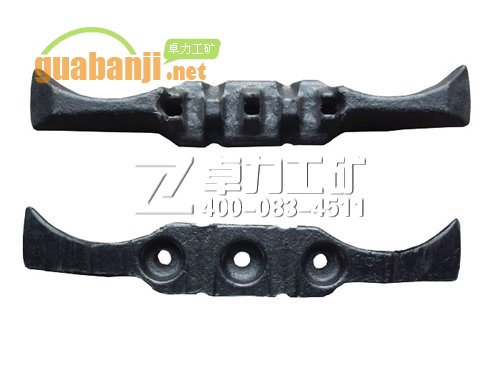

卓力主要產品：適用于薄煤層的普采SGB620/40T、SGB420/30、SGD420/22、SGD320/17B型刮板輸送機系列整機及配件，刮板輸送機用JS30、JS40、JS75型減速機。綜采SGZ630、SGZ730、SGZ764、SGZ800、SGZ830、SGZ900、SGZ1000、SGZ1200型刮板輸送機用鏈輪軸組、鏈輪組件、綜采大型中部槽、鑄造齒軌、鍛造刮板、E型螺栓、啞鈴銷、40T刮板機，30T刮板機，小40T刮板機，礦用刮板機，刮板輸送機，鋸齒環，高強度圓環鏈，鏈條，接鏈環，40T鏈條，開銷，刮板，中部槽，JS40減速機，有136鏈輪，3380半滾筒，2533機尾滾筒，機尾軸，軸圓弧齒輪，圓弧散齒輪，二軸斜齒輪，三軸正齒輪，四軸，斜齒輪，正齒輪，箱體，鏈條，連接環，刮板，架體，護住板，分離器，機頭架，機尾架，中部槽，過度槽等，減速機系列 ，齒輪系列 ，鏈輪系列 ，滾筒系列 ，對輪系列及其他配件，品種多、規格全、整機到配件及輔助材料配套齊全，可根據客戶提供圖紙加工，鑄造各種煤礦輸送配件。

刮板運輸機的主要組成部分：
刮板運輸機主要由：機頭、機身、機尾和輔助設備組成。
以SGW-44型為例：

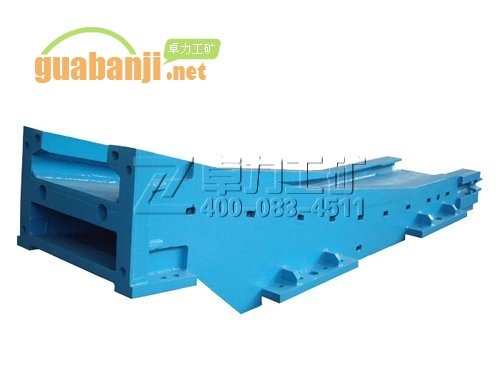

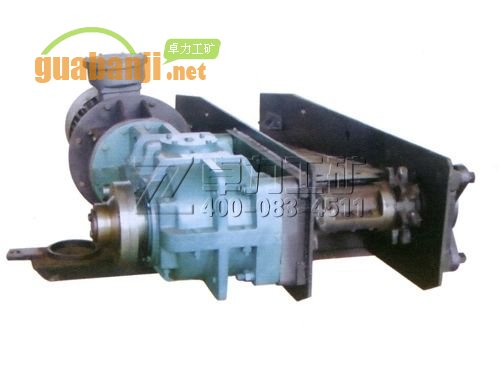

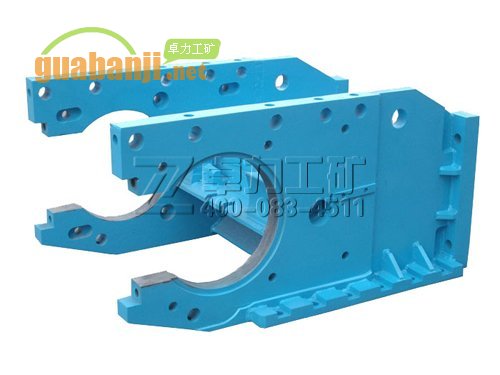

機頭部：是刮板運輸機的傳動裝置，由機頭架、電動機、液力聯軸器、減速器、機頭主軸和導鏈輪組成。機頭部的主要作用是用電動機的轉動，經聯軸節、減速器、機頭主軸和導鏈輪，帶動刮板鏈在溜槽內運行，從而將煤輸送出來。
機身部：是電溜子的輸送部分，是由溜槽和刮板鏈組成。

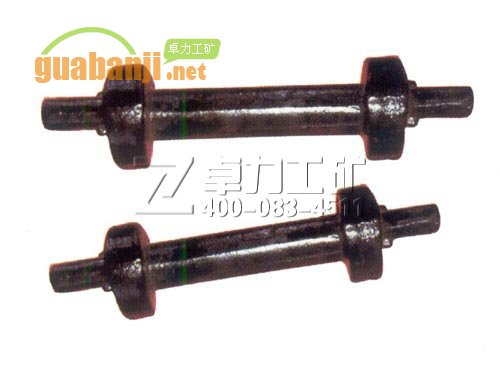

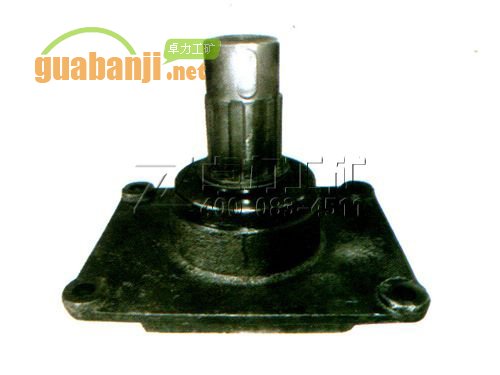

機尾部：由機尾架、機尾軸組成。

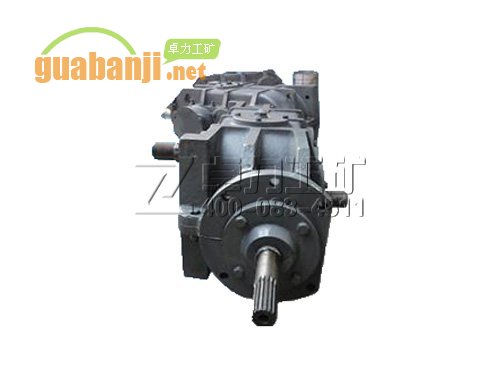

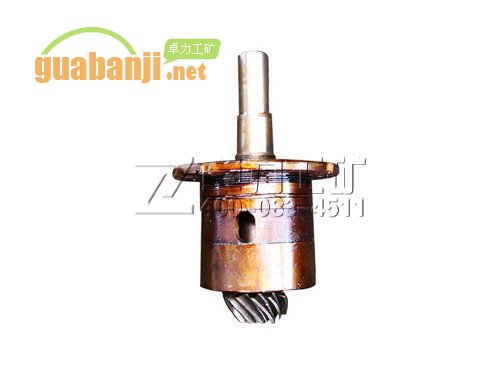

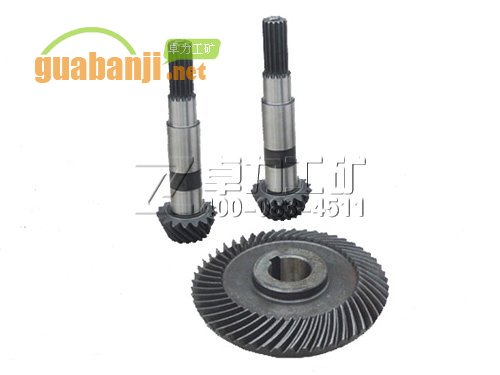

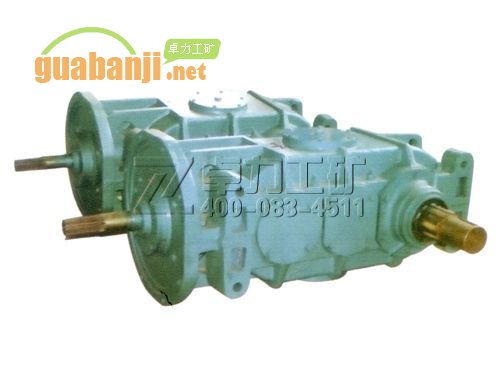

1、減速器：它是三級圓錐圓柱齒輪減速器。采用圓弧齒輪是因?yàn)樗哂袀鲃?dòng)平穩、承載能力大、噪音小、傳動比較大的優點，它適應于高速重載傳動。

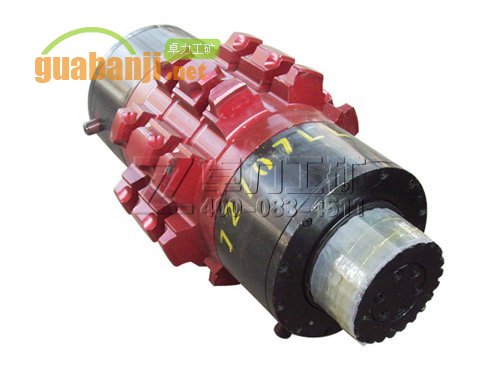

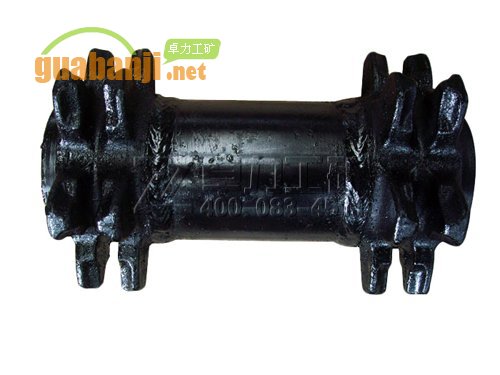

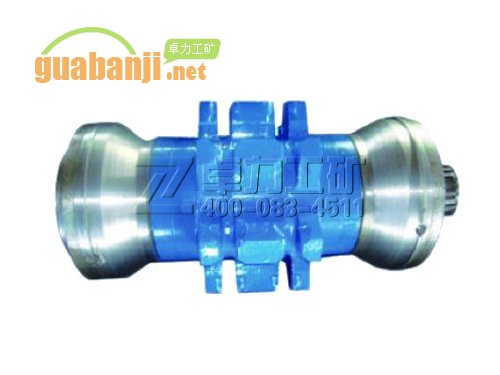

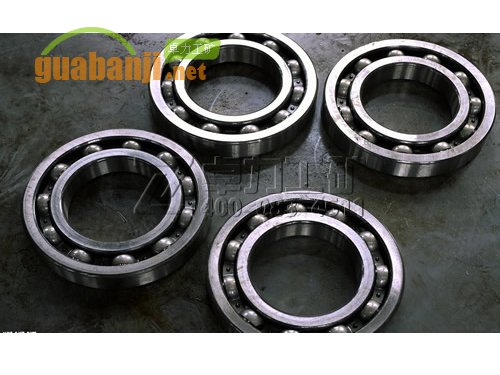

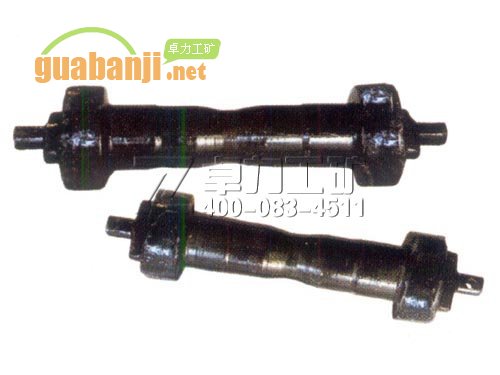

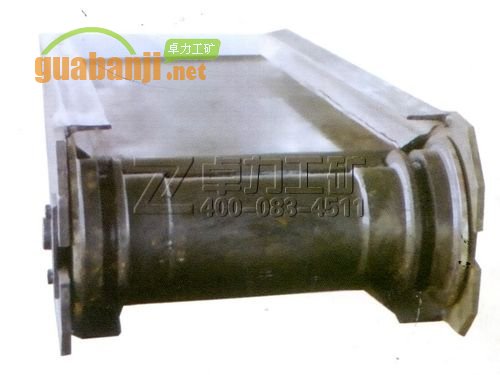

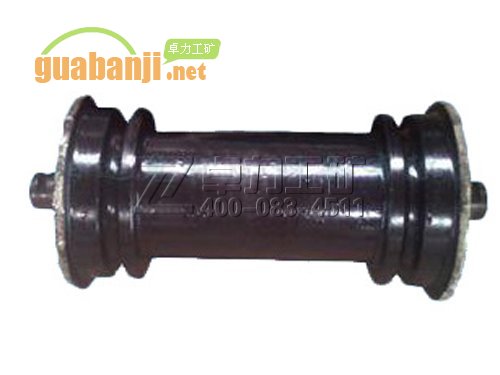

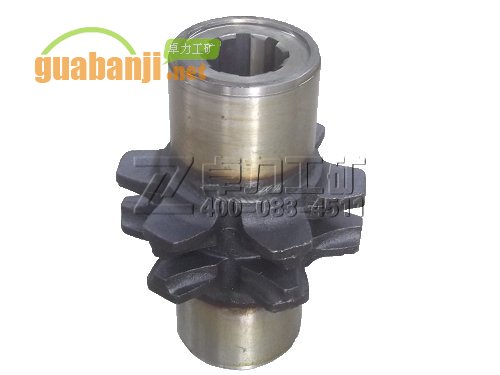

2、機頭主軸：是刮板鏈的傳動主軸，是運輸傳動的主要部件，機頭主軸是對稱構造，機頭軸外露的部分應該用保護罩保護。機頭軸由兩個鏈輪、鏈輪滾筒、兩個機頭軸、滾動軸承軸承座、軸承蓋等組成。

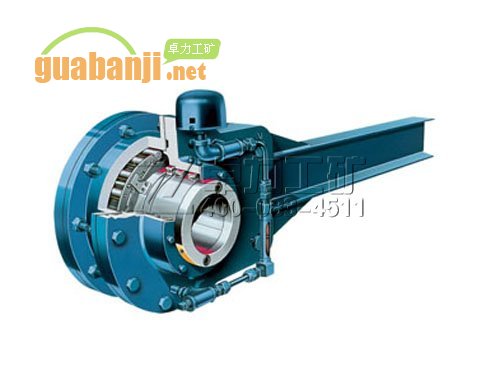

3、液力聯軸器：
安全型液力聯軸器主要由泵輪、透平輪、輔助室外殼和彈性聯軸器等組成，泵輪和透平輪是液力聯軸器的主要工作零件。在液力聯軸器的外殼上有定量注液孔和易熔合金保護塞，定量注液塞是保證向液力聯軸器注入額定工作液體，易熔合金保護塞是液力聯軸器的過熱保護裝置。當液力聯軸器因長期過負荷，引起透平輪和泵輪之間的滑差，使工作液體溫度升到一定程度時，易熔合金融化將工作液體甩出，使泵輪空轉，從而防止電動機燒毀，并使其它傳動件不置損壞。易熔合金融化溫度一般為850C。
液力聯軸器的維護和使用：
⑴在向液力聯軸器注入工作液時，注入量應符合廠家規定的要求。
⑵對多機傳動的設備，應保證各液力聯軸器的充油量一致，以使各臺電動機負荷均勻分配。
⑶應保證與液力聯軸器匹配的電動機供電電壓為額定值。
⑷各連接螺栓應緊固，各密封處不得有滲漏現象。
⑸液力聯軸器的運轉應平穩，不得有明顯的機械震動。
⑹應盡量避免液力聯軸器超負荷正反向頻繁啟動，防止工作液體溫度過高，使密封圈過早老化。
⑺應使液力聯軸器有良好的通風條件。

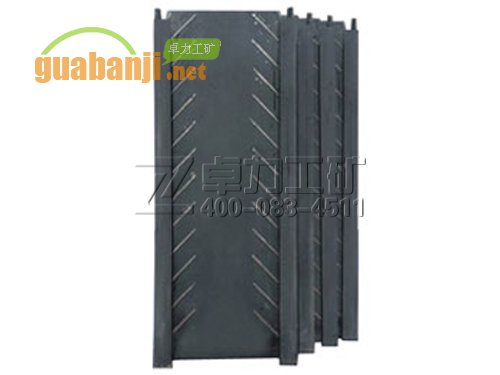

4、溜槽：

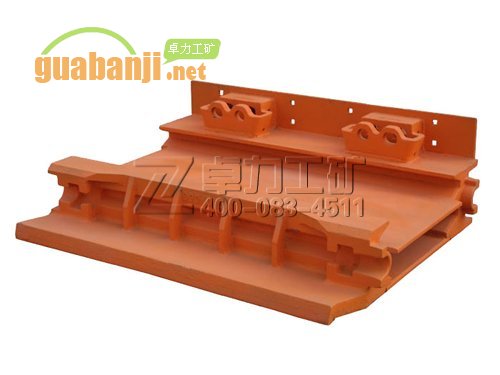

溜槽分為中部槽、調整溜槽和過渡溜槽，溜槽是整個刮板運輸機的機身，有一定的強度，有較高的耐磨性。中部槽又叫標準槽，其規格為1500*620*180，每節溜槽可偏轉30。

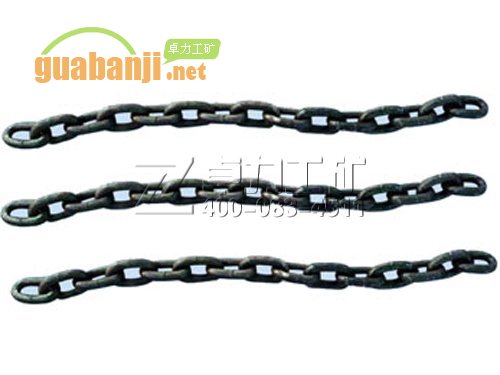

5、刮板鏈：

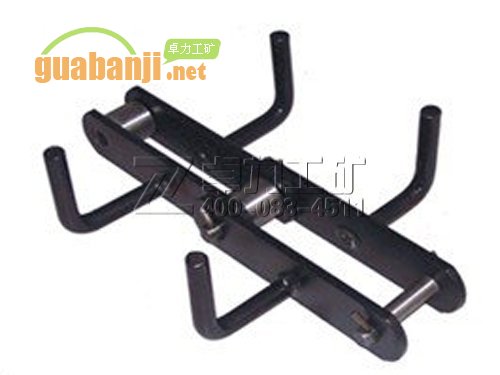

刮板牽引鏈的鏈條是用18*64的圓環焊接而成，為了適應調整牽引鏈長度的需要，還備有3、5、7、9、11環等不同長度的調節鏈。













卓力·四大承諾：
一、產品質量承諾：
1、 產品的制造和檢測均有質量記錄和檢測資料。
2、 對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
二、產品價格承諾：
1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優惠的價格提供給貴方。
三、交貨期承諾：
1、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。
2、產品交貨時，我公司向用戶提供下列文件；
① 技術保養維修手冊
② 安裝總圖
③ 外購件說明書及制造廠家
④ 提供易損件、備件清單，并附送一定量的備件
四、售后服務承諾：
1、服務宗旨：快速、果斷、準確、周到、徹底
2、服務目標：服務質量贏得用戶滿意
3、服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，維修人員在24小時內可達到現場并開始維修。
3、 服務原則：產品保修期為一十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
