刮板機接鏈環

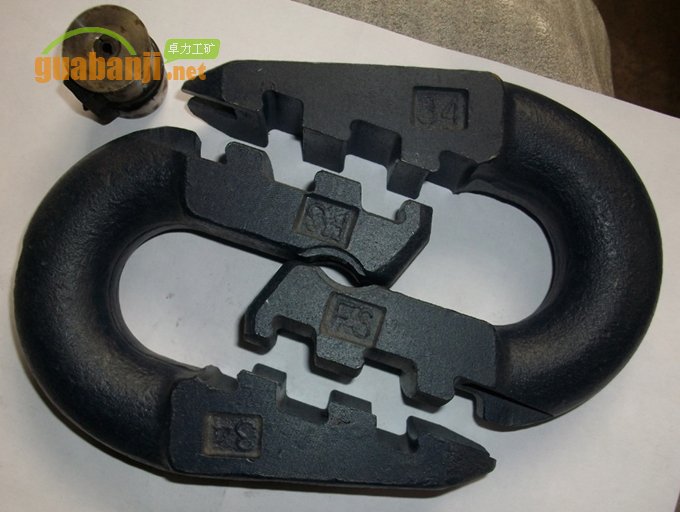

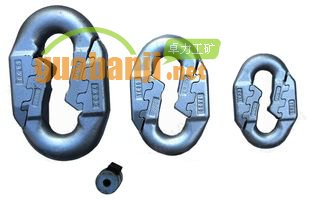

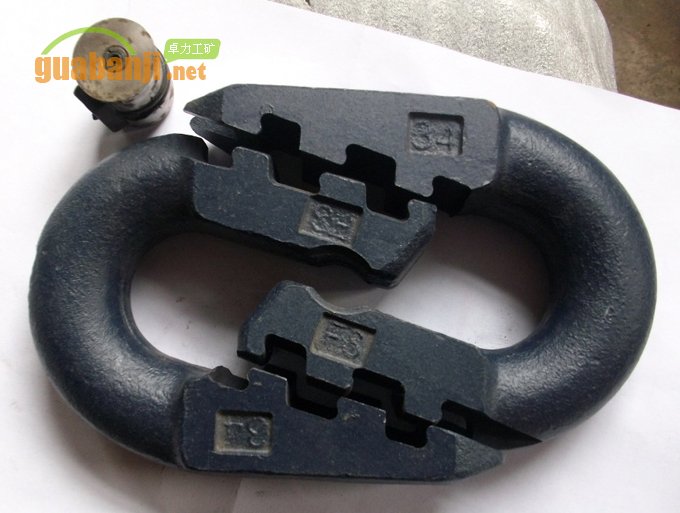

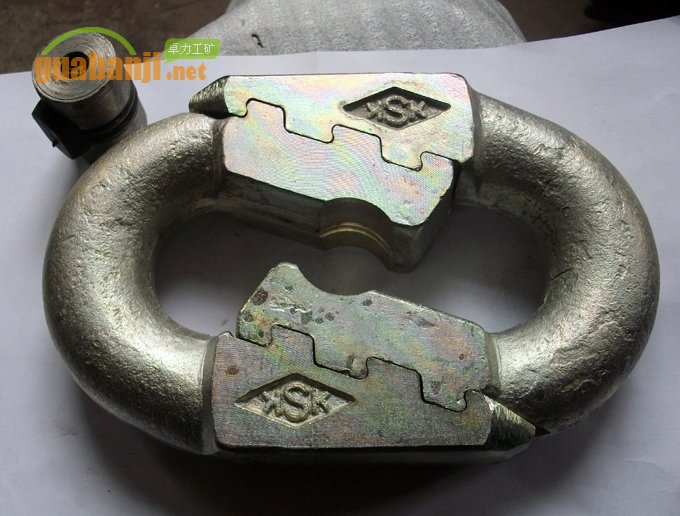

礦用弧齒環

來源:本站 發布時間:2019-04-10 訪問量:871
礦用弧齒環廣泛地應用在采礦運輸設備中,接鏈環是整個設備正常工作的核心。

用途:廣泛地應用在各種采礦運輸設備的鏈傳動系統中
型號:26*92 30*108 34*126 38*137 42*146 48*152

弧齒環結構特點:
1、本產品是一種新型的弧形齒接鏈環,接鏈環的頂圓和根圓采用同圓不同心結構;
2、接鏈環中間裝有一個鎖銷,安裝十分方便;
3、平環、立 環均可安裝使用。

弧齒環設計原理
運用彈性接觸和變形協調理論,研究銷與接鏈環的接觸受力及其形變。
對30×108礦用弧形梯齒扁平接鏈環在承受最大拉力的情況下進行分析,算出接鏈環所受到的力,分析接鏈環的受力情況。通過指定設計參數,對接鏈環結構進行最優化設計。


弧齒環尺寸和機械性能
規格
mm
主要尺寸
mm
重量
Kg
試驗負荷
kN
試驗負荷下最大伸長率
%
最小破斷負荷
kN
d1 R L m h c
18×64 22 29 102 66 22 46 1.1 320 1.2 370
22×86 26 37 130 94 26 44 1.3 480 1.2 550
24×86 28 39 134 84 28 44 1.5 570 1.2 660
26×92 30 44 144 94 32 50 1.9 640 1.2 770
30×108 34 49 168 108 35 60 2.8 850 1.2 1020
34×126 38 54 194 118 40 68 4.3 1100 1.2 1300
38×137 41 58 213 132 45 72 5.5 1360 1.2 1630
42×152 50 65 238 170 45 66 8 1660 1.2 2000
