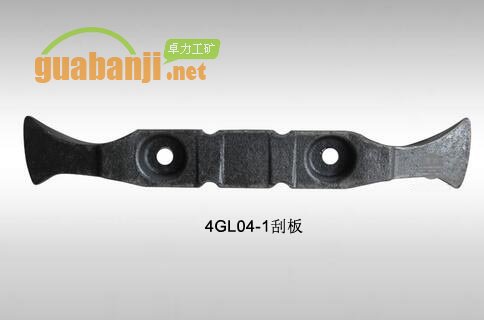

4GL01-1刮板機刮板

【適用主機】： 山東礦機SGZ630/150型刮板輸送機
【材 質】： 45#、40Cr、27SiMn，可按圖紙生產或根據客戶要求而定
【使用說明】： 刮板機刮板作為煤炭的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動煤炭沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行。

產品圖號	孔中心距	長  (mm)	寬  (mm)	高  (mm)	重量	主機廠家
4GL01-1	232	567	76	71	9	SGZ630刮板機

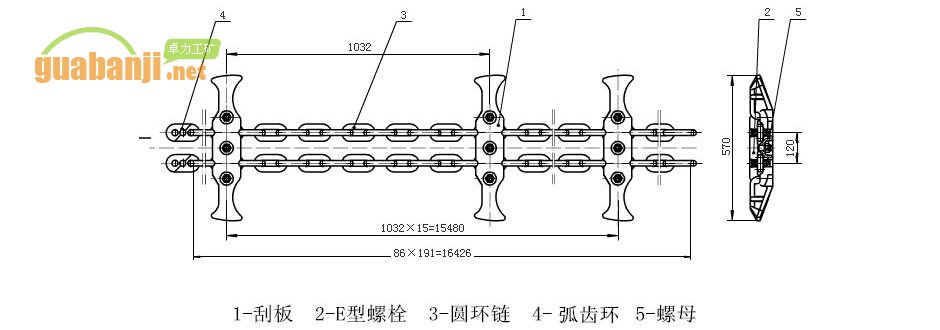

刮板鏈由圓環鏈、聯接環、刮板和連接螺栓組成。刮板機刮板為軋制型鋼，帶有斜面的一側與中部中板接觸，起刮煤作用。
