刮板輸送機輸送能力的計算

來源:本站 發布時間:2015-06-19 訪問量:2005
4.1刮板輸送機輸送能力的計算
4.1.1工作面刮板輸送機的輸送生產能力計算
刮板輸送機輸送能力Q按下式計算:  Q=3600Avρ
(4-1)  式中
Q——刮板輸送機輸送量(t/h);
A——溜槽上物料裝載斷面(m2);
v——刮板鏈條速度(m/s);
ρ——物料堆積密度(t/m3)。

4.1.2溜槽上物料斷面積A計算

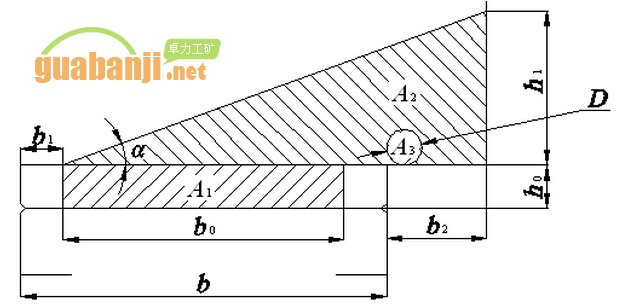

刮板輸送機溜槽上物料斷面積A計算

圖4-1  溜槽中貨載最大斷面積

溜槽上物料斷面積A:
溜槽上物料斷面積A
A1、A2——單側擋板溜槽上物料斷面各部分的面積(m2);
A3——導向管斷面面積(m2);
b——溜槽寬度;
h0——溜槽槽口高度;
b0——溜槽槽口寬度;
h1——刮板輸送機工作時檔煤凈高;
α——物料的動堆積角,取α=20˚;


b1——溜槽上框架寬度;
b2——溜槽距擋板的距離;
D——導向管直徑;
Ce——裝載系數。


4.1.3刮板輸送機上的物料斷面面積的計算

當給定工作面刮板輸送機的生產能力,驗算溜槽最大物料斷面面積A':
刮板輸送機上的物料斷面面積的計算
所設計的刮板輸送機中部槽尺寸滿足生產能力要求。
