刮板輸送機軟啟動裝置

刮板輸送機軟啟動裝置

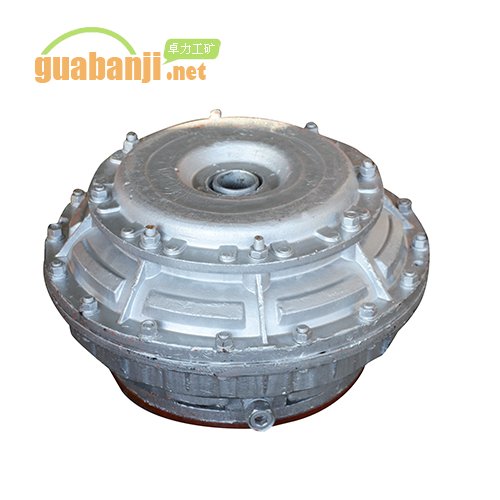

國外先進的輸送機傳動裝置多采用軟啟動技術，目前在刮板輸送機上成功使用的軟啟動裝置主要有閥控充液式液力偶合器、CST可控啟動傳輸系統和交流電機變頻調速等。因國內尚無成熟的技術和產品，所以國產大功率刮板輸送機采用的軟啟動裝置全部為進口產品。圖2為德國研制的聊[P閥控充液式液力偶合器。


1閥控充液式液力偶合器的主要技術特點:

(1)可以實現刮板輸送機的空載啟動和過載保護。

(2)通過換水可以實現刮板輸送機的頻繁啟動，而不必限制啟動頻率。

(3)通過改變液力偶合器的充液順序可以實現多機驅動下的順序啟動；通過偶合器的本身特性實現多機驅動下的負載平衡。

(4)可以實現慢速驗鏈。

(5)雙腔設計，結構緊湊；功率傳遞部件無機械接觸，可靠性高。

(6)以清水作為工作液，安全方便而且廉價；可以通過水管或水箱供水，通過排液泵管排水，排液壓力由主電機帶動的液力循環產生；通過本安型先導組合閥直接對水循環進行控制。

(7)在不影響功率傳輸?shù)那闆r下，通過換水來散熱。

液力聯軸器的維護和使用：

⑴在向液力聯軸器注入工作液時，注入量應符合廠家規定的要求。

⑵對多機傳動的設備，應保證各液力聯軸器的充油量一致，以使各臺電動機負荷均勻分配。

⑶應保證與液力聯軸器匹配的電動機供電電壓為額定值。

⑷各連接螺栓應緊固，各密封處不得有滲漏現象。

⑸液力聯軸器的運轉應平穩，不得有明顯的機械震動。

⑹應盡量避免液力聯軸器超負荷正反向頻繁啟動，防止工作液體溫度過高，使密封圈過早老化。

⑺應使液力聯軸器有良好的通風條件。



2 CST可控啟動傳輸系統的主要技術特點

(1)在任意載荷下可以跟蹤任何啟動曲線，加減速度任意調節。

(2)相對于調速型液力偶合器而言，傳動效率高。

(3)具有任意條件下的町控停車能力。

(4)可實現多點驅動之間高精度的功率平衡，平衡精度可達98％。

(5)對輸送機所有機械、電氣系統提供過載保護，保護系統響應速度快。

(6)可以長時間低速運行，實現慢速驗鏈。

(7)現場調試簡單，可以很方便地在線進行參數修改與調試。



3 交流電機變頻調速技術的主要技術特點

(1)與其他軟啟動方式相比，全部實現了電氣軟啟動控制，刮板輸送機傳動系統和供電系統得到最大的簡化。

(2)啟動時間可隨負載自行調節。

(3)實現_r刮板輸送機滿載及空載的平穩啟動。

(4)大幅度降低了啟動電流，提高電網供電質量，減少電網沖擊。
