埋刮板輸送機

RMSD型電廠給煤埋刮板輸送機

來源:本站 發布時間:2019-03-19 訪問量:900

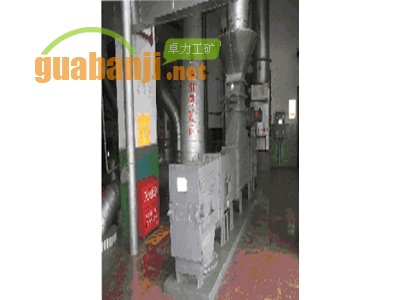

RMSD型埋刮板輸送機
RMSD型埋刮板輸送機是專門為電站磨煤機前給煤設計的一種給料型埋刮板輸送機,它速度低且可調,并且可以通過調節料層高度以控制給煤量。
本系列埋刮板輸送機共有四種機型,最大輸送量可達125t/h,其主要技術參數見表1。
表1:RMSD型埋刮板輸送機主要技術參數表1
機器型號 RMSD40 RMSD50 RMSD63 RMSD80
 機槽寬度 400 500 630 800
 名義承載深度 250 250 400 400
 最大承載深度 100-250 100-250 100-350 100-350
刮板鏈條  型號及節距 3006T型 節距200mm
 許用載荷(KN) 60 60 90 90
 重量(Kg/m) 33.5 37.7 42.5 50
 速度(m/s) 0.08-0.16
 額定輸送量(t/h) 8-40   16-100 20-125
 最大輸送距離 20 15

   RMSD型埋刮板輸送機的驅動裝置根據電站給煤系統的特點設計為YCT調節器速電機ZSY硬齒面減速機及開式鏈傳動。其驅動功率及驅動裝置組合號按表2選定。(超過200m的埋刮板給煤機,表2沒有列出,如有需要請向廠方咨詢。)
 表2:RMSD型埋刮板輸送機電機功率及驅動裝置組合號表
 機器型號 RMSD40 RMSD50 RMSD63 RMSD80
 刮板鏈條速度 0.08-0.16
 頭軸轉速 3.6-7 3-6
 開式鏈/減速機速比 2.47/80 2.7/80
電機功率及驅動裝置組合號(括號內為組合) L≤10m 7.5(15c) 7.5(15c) 11(19c) 11(19c)
L≤15m 11(19c) 11(19c) 15(22c) 15(22c)
L≤20m 15(22c) 15(22c)
 注:1.表1和表2中的數值是按下列條件計算的:
    物料--碎煤;容重γ=1t/m3;傳動效率ηm=0.9;電機備用系數k=1.3。
   2.表2中L指輸送距離,即加卸料口之間的距離。
