埋刮板輸送機

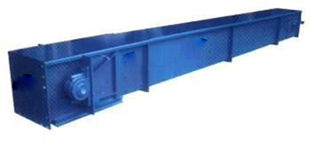

TGSS水平刮板輸送機

來源:本站 發布時間:2019-03-19 訪問量:1371

水平刮板輸送機


TGSS水平刮板輸送機用于是水平輸送粉狀、顆粒狀物料,借助刮板鏈條的運動帶動物料在封閉的機體內輸送。結構緊湊、體積小、密封性強、工藝布置靈活、安裝維修方便;鏈條采用高強度刮板鏈,采用優質耐磨導軌,運轉平穩、噪音低。

一、水平刮板機概述:

水平刮板機是在一定的線路上連續輸送物料的物料搬運機械,又稱連續水平刮板機輸送機。水平刮板機輸送機可進行水平、傾斜和垂直輸送,也可組成空間輸送線路,輸送線路一般是固定的。輸送機輸送能力大,運距長,還可在輸送過程中同時完成若干工藝操作,所以應用十分廣泛。
水平刮板機輸送機的發展歷程:中國古代的高轉筒車和提水的翻車,是現代斗式提升機和刮板輸送機的雛形;17世紀中,開始應用架空索道輸送散狀物料;19世紀中葉,各種現代結構的輸送機相繼出現。1868年,在英國出現了帶式輸送機;1887年,在美國出現了螺旋輸送機;1905年,在瑞士出現了鋼帶式輸送機;1906年,在英國和德國出現了慣性輸送機。此后,輸送機受到機械制造、電機、化工和冶金工業技術進步的影響,不斷完善,逐步由完成車間內部的輸送,發展到完成在企業內部、企業之間甚至城市之間的物料搬運,成為物料搬運系統機械化和自動化不可缺少的組成部分。

二、水平型刮板輸送機輸送量如何計算
Q= 3.6qV = 3600AV ρΨ Q----刮板輸送機輸送量 (t/h); A----中部槽上物料裝載斷面面積 (㎡); v----刮板鏈運行速度 (m/s); ρ----物料堆積密度 (t/m3); Ψ----輸送機中部槽裝滿系數(0.65~0.9
三、TGSS-50型水平刮板輸送機工作原理和特點
2.1  水平刮板輸送機使用范圍和特點
TGSS系列水平刮板輸送機分為普通性、密封型和特殊型三類。主要適用于糧油加工廠倉庫、碼頭、輕工、釀造等行業輸送各種原料、料坯等小顆粒狀或粉狀物料。不宜輸送容量大于1t/m3的物料以及高溫、高濕、腐蝕性物料或塊狀物料。
TGSS-50型水平刮板輸送機是與膠帶輸送機、斗式提升機一樣,刮板輸送機也是一種具有撓性牽引構件的連續輸送機械,可用于水平、傾斜和垂直方向輸送散體物料,常用于糧油、飼料加工廠原糧、半成品及成品的輸送,特別適用于油脂加工廠生產工藝中油料的輸送和糧食倉庫原糧的輸送。埋刮板輸送機和水平刮板輸送機是一個系列
密封型水平刮板可用于浸出油廠輸送含有易揮發、易滲溶劑的物料及其它易燃易爆的物料。
特殊型有雙層刮板、油刮板、通風刮板等。

較之水平刮板機其它設備,它的顯著特點是:
1、該設備常用于水平輸送顆粒和粉狀物料,亦能在150角范圍內作傾斜輸送。因此,在單點進出料基礎上,也可多點進料,多點出料,對輸送有毒、易爆、高溫和易飛揚的物料,改善工人操作條件和減少環境污染等方面有突出的特點。
2、該機具有整機壽命高、運行平穩、結構尺寸小、輸送量大、能耗低、物料破損率低等特點
3﹑結構簡單,密封性好,進卸料裝置簡單,可多點進卸料,布置形式靈活,可同時多方向完成物料的輸送。
4、導軌采用高密度耐磨塑料板或錳板,在機殼的側面和底面均鑲有耐磨性良好的錳材鋼板,大大延長了使用壽命(選用)。
5、頭、尾機殼及中間機殼均采用組裝式結構,裝、拆、檢修、維護和更換襯板等簡單易行。
6、鏈條采用焊接彎板鏈,模鍛鏈,套筒滾子鏈等,性能可靠,強度高,拉力大,壽命長。




  濟寧卓力機械刮板機分公司專業生產刮板輸送機,皮帶輸送機,鏈?zhǔn)捷斔蜋C(jī),螺旋輸送機,刮板機刮板,刮板機鏈條,刮板機連接環,刮板機鏈輪,刮板機啞銷銷,刮板機盲軸總成及礦山施工設備的綜合性公司,產品一上市就得到廣大用戶的支持和青睞,是眾多煤礦供貨商首選,現產品已銷往全國各地及東南亞,為讓用戶降低成本費用,把這些質優價廉的產品提供給廣大用戶。公司產品廣泛應用于煤炭,石油,冶金,電力,化工,機械等行業,并以優良的產品質量,熱情的售后服務,合理的銷售價格,贏得用戶的信賴和贊譽。公司秉承為客戶提供便利服務,為員工創造發展機會的經營理念及“進取不懈,成功盡享”的企業精神。熱忱歡迎國內外各界新老朋友前來洽談貿易,共創大業,共鑄輝煌。
