刮板機鏈條

刮板機緊鏈器

來源:本站 發布時間:2019-09-09 訪問量:3081


刮板機緊鏈器或轉載機緊鏈器是刮板機上的一個配件,通過施加給刮板鏈一定預緊力, 而保證刮板輸送機安全運行。
產品用途:緊鏈裝置是刮板輸送安裝、拆卸或變更鋪設長度以及調整緊力時張緊刮板鏈用的。

產品分類
刮板機緊鏈器有手動緊鏈器和液壓緊鏈器之分。
緊鏈器分為三種型式即閘盤式緊鏈器、閘帶式緊鏈器和棘輪式緊鏈器

閘帶緊鏈裝置
閘帶緊鏈裝置包括閘帶緊鏈器、緊鏈掛鉤兩部分。緊鏈器采用摩擦帶式緊鏈器,安裝在減速器第二軸上。緊鏈掛鉤是由Φ14×50圓環鏈及掛鉤聯在一起組成的。緊鏈時,把兩條緊鏈掛鉤的一端分別插在機頭架兩側面上的Φ38mm的孔內,另一端插在刮板鏈的立環中,把下槽中的刮板鏈搭在機頭鏈傳輸線上。然后點動反車,張緊刮板鏈,并通過緊鏈器手把,轉動緊鏈器偏心輪,使刮板鏈保持張緊狀態,然后取下多余的鏈環或更換合適的調節鏈,將刮板鏈兩頭接起來,使整個刮板鏈組成環形封閉鏈,以達到緊鏈的目的。刮板鏈的張緊程度,以滿負荷運轉時,在機頭鏈輪下放下垂兩環為宜。鏈條連接后拆下緊鏈掛鉤反向轉動緊鏈器偏心輪,使閘帶與制動輪脫開,完成緊鏈操縱。
閘帶緊鏈器主要由緊鏈器罩、制動輪、閘帶、偏心輪、拉桿、彈簧等組成。通過制動輪和閘帶實現機器摩擦式制動,并與緊鏈掛鉤配合,完成輸送機緊鏈工作。
閘帶緊鏈器

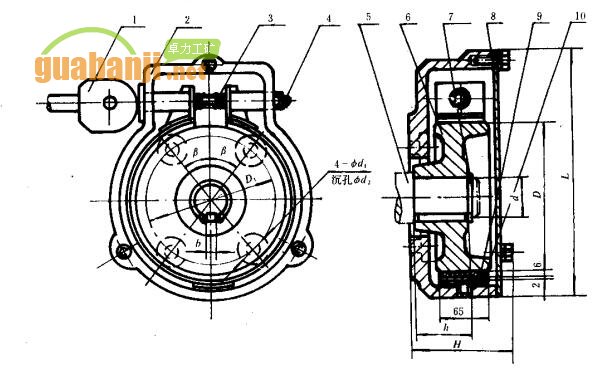

圖 1 閘帶緊鏈器
1一手柄;2一外殼;3-彈簧;4一拉桿;5-減速器二軸;
6一制動輪;7 擋圈;8一蓋;9一摩擦帶;10-鋼帶




使用方法:
緊鏈時將刮板鏈的一端固定在機頭架側板上或阻鏈溜槽上,另一端繞過機頭鏈輪,使鏈輪反轉,刮板鏈隨即被拉緊,當刮板鏈張力適當時,緊鏈器將鏈輪制動,防止刮板鏈回松,兩個刮板鏈頭接好后,緊鏈器解除制動。

閘盤緊鏈裝置
閘盤緊鏈裝置采用閘盤緊鏈器與阻鏈器共同完成。它是利用輸送機動力部提供給鏈輪軸組的旋轉動力來張緊刮板鏈。目測刮板鏈松緊適度時,用緊鏈器將減速器第一軸制動,使刮板處于靜止張緊狀態,待將刮板鏈斷點閉合后,松開被制動的一軸,使刮板鏈恢復自由張緊狀態,便完成了張緊工作。緊鏈器緊鏈時,安裝在減速器第一軸閘盤上,其制動或松開是通過緊鏈器的制動器來控制。當順時針轉動轉動手輪時通過導套內的絲杠帶動鉗臂合攏,從而閘塊抱住閘盤起制動作用。反之,若逆時針松開手輪則鉗臂張開解除制動。
阻鏈器用來在緊鏈過程中卡阻輸送機上的刮板鏈,使鏈條張緊。將阻鏈器放在過渡槽的預設孔中,點反車,使上鏈緩緩運行至阻鏈器時受到機械阻力而使刮板鏈張緊;鏈條接好后,逆時針轉動手輪松開緊鏈器,接通動力源,點正車后,撤去阻鏈器。
【閘盤式緊鏈器】安裝于減速器第二軸上。它是由手輪、導輪、支撐板、鉗臂、閘塊等組成。它借助于輸送機電動機的動力,漲緊或松開輸送機刮板鏈。當順時針轉動手輪時,通過導套內的絲杠帶動鉗臂合攏,從而使閘塊抱住閘輪起到制動作用。反之,若逆時針松開手輪則鉗臂張開解除制動。
【阻鏈器】在緊鏈時用以阻止上鏈,它主要由左阻臂和右阻臂組成(見附圖10)。緊鏈時將阻鏈器放置于中部槽內,將阻鏈器楔塊張開且將阻鏈板下凸臺卡在中板孔眼內,當點車時,使上鏈緩緩運行至阻鏈器時,受到機械阻力而使刮板鏈漲緊,此時,順時針轉動手輪,閘徹底包緊后,切斷動力源,然后,接上刮板鏈,使其形成封閉鏈環,撤去阻鏈器,再逆時針松開手輪,上下鏈閉和,再啟動電機時,刮板鏈可在槽內運行了。

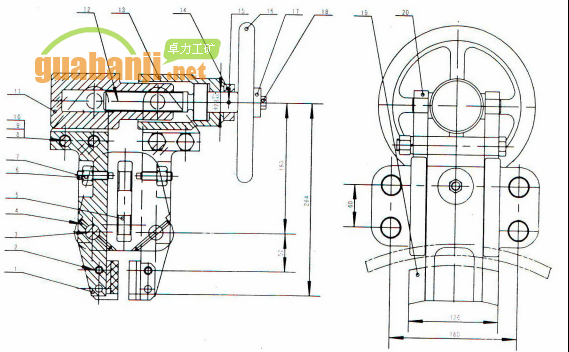

附圖2   緊鏈器


1——制動板  2——銷C9×25   3——銷軸  4——銷12×55
5——連接座  6——螺釘M12×50  7——螺母M12  7.3——螺栓M16×140
8——螺母M16  9——墊圈16  10——導套  12——絲杠  13——軸套
14——套   15——銷5×50   16——手輪   17——墊
17.3——螺栓M9×20   18——閘塊

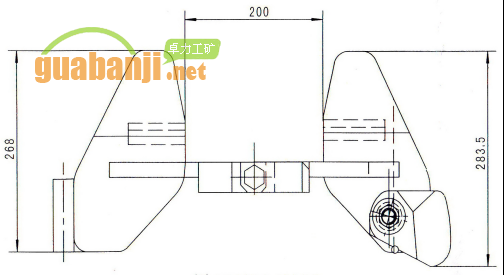

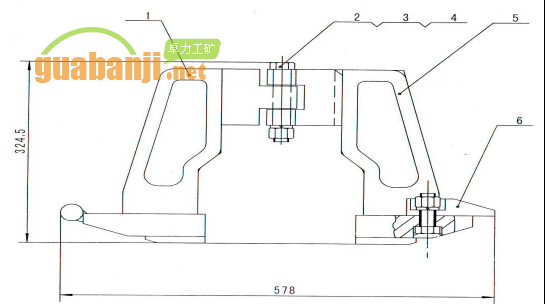

附圖3  阻鏈器
阻鏈器
阻鏈器
1——左阻鏈架  2——螺栓M20×130  3——螺母M20
4——墊圈20    5——右阻鏈架    6——凸輪

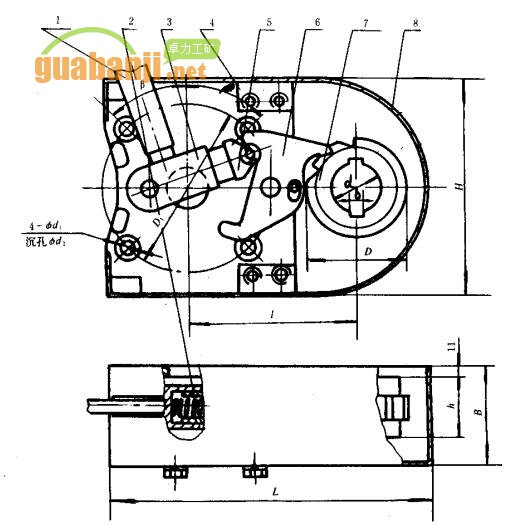

附圖4  棘輪緊鏈器

棘輪緊鏈器



緊鏈器技術參數表

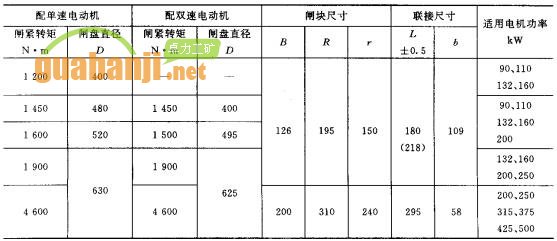

                                                                                   表1 :閘盤緊鏈器
閘盤式緊鏈器技術參數表
注:① 在適用電機功率范圍內盡量選取小直徑閘盤 ② 帶括號的尺寸盡量不選用。

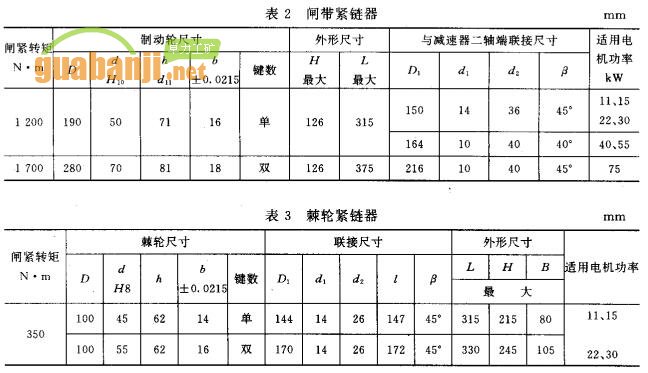

閘帶緊鏈器 棘輪緊鏈器 技術參數表

緊鏈器標志、包裝、運輸和儲存
1 緊鏈器必須在明顯部位打印制造廠家標志。
2 緊鏈器作為獨立產品出廠時,應采用木箱包裝,箱外壁應有發貨標志和儲運圖示標志。
2.1 發貨標志包括:制造廠名稱、產品型號名稱、數量、重量、箱體最大外形尺寸(長x寬x高)、收貨
單位名稱和地址。
2.2 儲運圖示標志標有“勿受潮濕”等字樣和圖形,字樣和圖形應符合GB 191的規定。
2.3 裝箱產品應帶下列技術文件:
a. 裝箱單;
b. 合格證;
c. 使用說明書。
6.3 產品在運輸過程中應防雨、防潮。儲放地點應為干燥通風的倉庫。
