埋刮板輸送機

MC型垂直埋刮板輸送機

來源:本站 發布時間:2019-04-01 訪問量:1358

MC型埋刮板機,MC型埋刮板輸送機,MC型垂直埋刮板輸送機 ,MC型刮板機參數 MC型埋刮板機型號:MC16 MC20 MC25 MC32

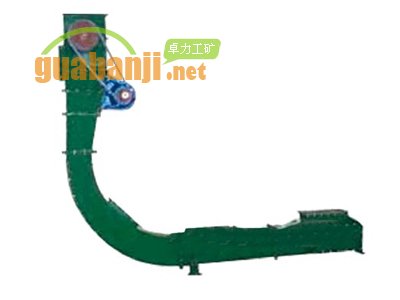

MC型垂直埋刮板輸送機
MC埋刮板輸送機使用可靠,值得信賴。本機是輸送粉塵狀、小顆粒及小塊狀等物料的連續運輸設備。
MC埋刮板輸送機還具有造價低廉,輸送距離長,并能輸送灼熱物料等優點。
MC埋刮板輸送機可以水平、傾斜、垂直輸送,輸送物料時,刮板鏈條全埋在物料之中。廣泛應用于建材、化工、冶金、煤炭、礦山、機械等部門。

MC埋刮板輸送機工作原理
埋刮板輸送機在水平輸送時,物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用,在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態,并足以克服物料在機槽中移動而產生的外摩擦力,使物料形成連續整體的料流而被輸送。埋刮板輸送機在垂直提升時,物料受到刮板鏈條在運動方向的壓力,在物料中產生了橫方向的側面壓力,形成了物料的內摩擦力。同時由于下水平段的不斷給料,下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量,使物料形成了連續整體的料流而被提升。

MC埋刮板輸送機主要參數:
型號 MC16 MC20 MC25 MC32
垂直段機槽寬度B(毫米) 160 200 250 320
垂直承載段機槽度高h(毫米) 120 130 160 200
垂直空載段機槽高度h2(毫米) 130 140 170 215
刮板鏈條 鏈條節距t(毫米) 100 125 160 200
鏈條型式和
代號
模鍛鏈 DL10 DL12.5 DL16
滾子鏈 GL10 GL12.5 GL16
雙板鏈       BL20
刮板型式和
代號
V2型
O型
O型
鏈條速度V(米/秒) 0.16
0.20
0.25
0.32
輸送量Q(米3/時) 11-22 15-30 23-46 46-74
電動機功率(千瓦) 1.5
2.2
3.0
4.0
5.5
7.5
11/10
15/13
18.5/17
22
30
最大輸送高度H(米) <30
安裝角度 300 650 600 900
注:1、MC型均為外向刮板。
        2、輸送量Q值未考慮輸送效率。

MC埋刮板輸送機安裝尺寸圖
機型 E1 E2 H2 H3 H4 H H1 H5 H6 L L1 L2 L3 L4
MC16 364.5 610 1800 2223 895 選用中間段組合給定 1620 923 5168 720 1000/750 1420 1396
MC20 428.5 720 2000 2413 1125 1836 1028 5548 920 1000/750 1630 1578
MC25 483.5 890 2400 2893 1205 2064 1143 5936 1080 1000/750 1860 1777
MC32 561.5 1070 3000 3592.5 1465 2305 1264 6348 1250 1000/750 2100 1986

機型 B B1 B2 B3 B4 B5 B6 B7 n×F n×F1 n×F2 n×F3 C E
MC16 160 260 410 510 410 510 410 510 2×115 3×160 3×160 3×160 0 1200
MC20 200 300 450 550 450 550 510 610 2×135 4×130 4×130 4×145 0 1300
MC25 250 350 450 550 450 550 600 700 2×160 4×130 4×130 5×134 0 1400
MC32 320 420 510 610 510 610 800 900 3×150 4×145 4×145 6×145 180 1800
