刮板機配件

JS系列減速機齒輪(正齒輪/斜齒輪/傘齒輪)

來源:本站 發布時間:2019-02-18 訪問量:1158
刮板輸送機JS減速機由一對圓弧傘齒輪,一對斜齒輪,一對直齒輪組成三級減速,總減速比為1:22.92。第一軸采用單列角接觸軸承和雙列向心球軸承、其余各軸采用雙列向心球軸承。各軸軸承見軸承一覽表。第一軸上的鎖緊螺母用以固定軸承并保證軸承軸向游隙量為0.06—0.15毫米,第二、三、四軸的軸承軸向游隙量用調整墊保證,其中二軸軸承軸向游隙量為0.2—0.4毫米,三軸軸承軸向游隙量為0.2—0.4毫米,四軸軸承軸向游隙量為0.2—0.4毫米。組裝時,螺旋傘齒輪的軸向位置要進行適當調整,以保證嚙合側隙和接觸斑點。軸圓弧傘齒輪的軸向位移通過調整螺母調整,大圓弧傘齒輪通過調整墊調整軸向位置,調整好的嚙合側隙不小于0.17毫米,接觸斑點沿齒長和齒高方向不小于50%。
減速器的第一對圓弧傘齒輪,齒形為格里森齒制。  減速器內注入SY1172-77S150號工業齒輪油,注入量為浸入大圓弧傘齒輪的1/3,以保證潤滑。

JS系列減速機齒輪(正齒輪/斜齒輪/傘齒輪)

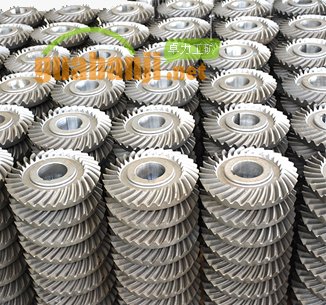

傘齒輪,適用于刮板輸送機JS系列減速機,位于減速機的二軸上,與軸圓弧傘齒輪相連接。
正齒輪,也叫直齒輪,適用于煤礦刮板輸送機的減速機四軸,該減速機是JS系列減速機。

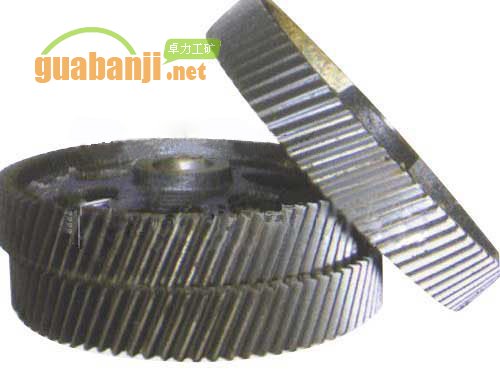

斜齒輪,適用于刮板輸送機JS系列減速機的三軸上,與二軸軸斜齒輪相連接。
斜齒輪(helical gear)不完全是螺旋齒輪,應該說,螺旋齒輪是兩個斜齒輪的嚙合方式,由它們在空間傳遞力的方向不同來區分。 普通的直齒輪沿齒寬同時進入嚙合,因而產生沖擊振動噪音,傳動不平穩。 斜齒圓柱齒輪傳動則優于直齒,且可湊緊中心距用于高速重載。 斜齒輪減速機是新穎減速傳動裝置。采用最優化,模塊組合體系先進的設計理念,具有體積小、重量輕、傳遞轉矩大、起動平穩、傳動比分級精細,可根據用戶要求進行任意連接和多種安裝位置的選擇。
卓力自主加工過斜齒輪優缺點:
1:因為嚙合面由小——大——小,嚙合平穩,沖擊小,噪音??;
2:大承載能力,提高壽命和平穩性;
螺旋齒輪傳動是由兩個斜齒輪相嚙合組成的。
用途:傳遞空間兩相錯軸之間的運動。特點:
1:螺旋向可改變中心距,傳動比
2:轉向可由螺旋轉變化改變
3:磨損快
4:點接觸
5:軸向力小



Js減速機傘齒輪



減速機齒輪
減速機正齒輪
