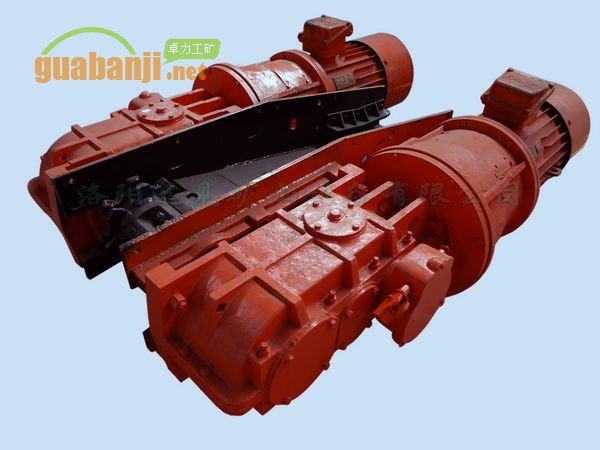

刮板輸送機傳動部

刮板輸送機傳動部也稱為機頭總成，是刮板輸送機的動力提供部分，可以根據需要改裝成雙傳動。

傳動部主要是由電動機、轉軸器、減速器、傳動鏈輪、緊鏈器、盲軸、機頭架等組成。電動機、減速器與機頭架采用平行布置的型式。
電動機通過連接罩連接在一起，再通過4條約M24的螺栓將其平行側掛在機頭架上，減速器的輸入軸通過木肖聯軸器與電動軸相連接。輸出軸伸入到機頭架側板的支承與機頭鏈輪的一端用花鍵形式連接，機頭鏈輪的另一端與安裝在機頭架另一側的盲軸伸亦用花鍵形式連接。電動機產生的扭矩通過木銷聯軸節傳給減速器，再經過減速器減速后把扭矩通過保險銷傳遞給機頭鏈輪，從而帶動刮板鏈在中部槽中運行，達到運輸煤炭的目的。使用中如遇到過載或刮板鏈刮等異?，F(xiàn)象，保險銷將首先被剪斷，使電動機的扭矩不能傳遞給機頭鏈輪，電動機即空負荷運轉，起到了保護電動機及其它部件的作用。為了便于整體推移輸送機，在機頭架的下部安裝有固定梁和支撐梁。為適應薄煤空間小的特點，傳動部安裝在固定梁上，總高度僅為540mm。

22型傳動部，中單鏈型，適用于煤礦井下SGD420/22型刮板輸送機，配套18×64型B級熱處理鏈條。
30型傳動部，適用于煤礦井下用的SGB420/30型刮板輸送機，配套30KW低壓或高壓電機，刮板鏈速為0.88m/s，配套的鏈環為14×50規格的B級熱處理鏈條，圓環鏈破斷拉力為250KN。
40T型傳動部，適用于煤礦井下用的SGB620/40T型刮板輸送機。
40TX傳動部，也叫小40傳動部、機頭總成，適用于SGB420/40TX型煤礦井下用刮板輸送機、煤溜子。
150中雙鏈傳動部，適用于SGZ620/150C或SGZ630/150型煤礦井下刮板輸送機，配套兩臺JS75型減速機，兩臺75KW電機（高壓或者低壓），綜合普采的易操作性和綜采的壽命長的特點。
